Modulacje różnicowe • symulacja


PARAMCTriY

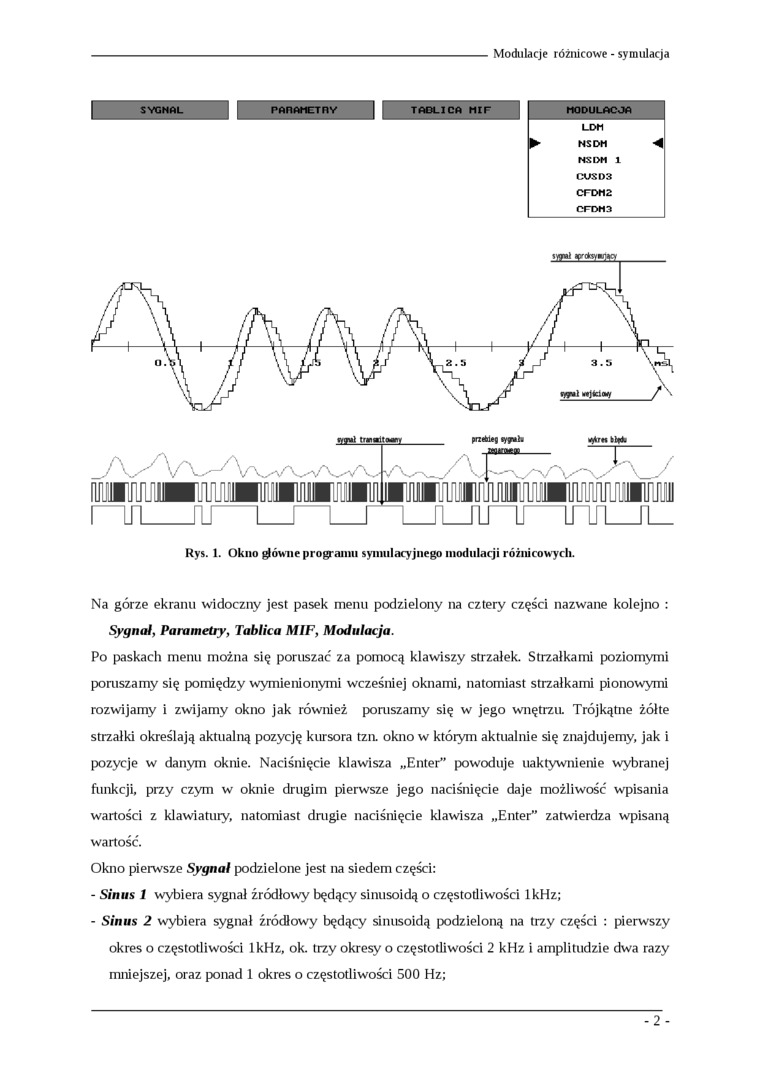

Rys. 1. Okno gfówne programu symulacyjnego modulacji różnicowych.


Na górze ekranu widoczny jest pasek menu podzielony na cztery części nazwane kolejno : Sygnał, Parametry, Tablica MIF, Modulacja.

Po paskach menu można się poruszać za pomocą klawiszy strzałek. Strzałkami poziomymi poruszamy się pomiędzy wymienionymi wcześniej oknami, natomiast strzałkami pionowymi rozwijamy i zwijamy okno jak również poruszamy się w jego wnętrzu. Trójkątne żółte strzałki określają aktualną pozycję kursora tzn. okno w którym aktualnie się znajdujemy, jak i pozycje w danym oknie. Naciśnięcie klawisza „Enter” powoduje uaktywnienie wybranej funkcji, przy czym w oknie drugim pierwsze jego naciśnięcie daje możliwość wpisania wartości z klawiatury, natomiast drugie naciśnięcie klawisza „Enter” zatwierdza wpisaną wartość.

Okno pierwsze Sygnał podzielone jest na siedem części:

-    Sinus 1 wybiera sygnał źródłowy będący sinusoidą o częstotliwości 1kHz;

-    Sinus 2 wybiera sygnał źródłowy będący sinusoidą podzieloną na trzy części : pierwszy

okres o częstotliwości 1kHz, ok. trzy okresy o częstotliwości 2 kHz i amplitudzie dwa razy mniejszej, oraz ponad 1 okres o częstodiwości 500 Hz;

-2-
