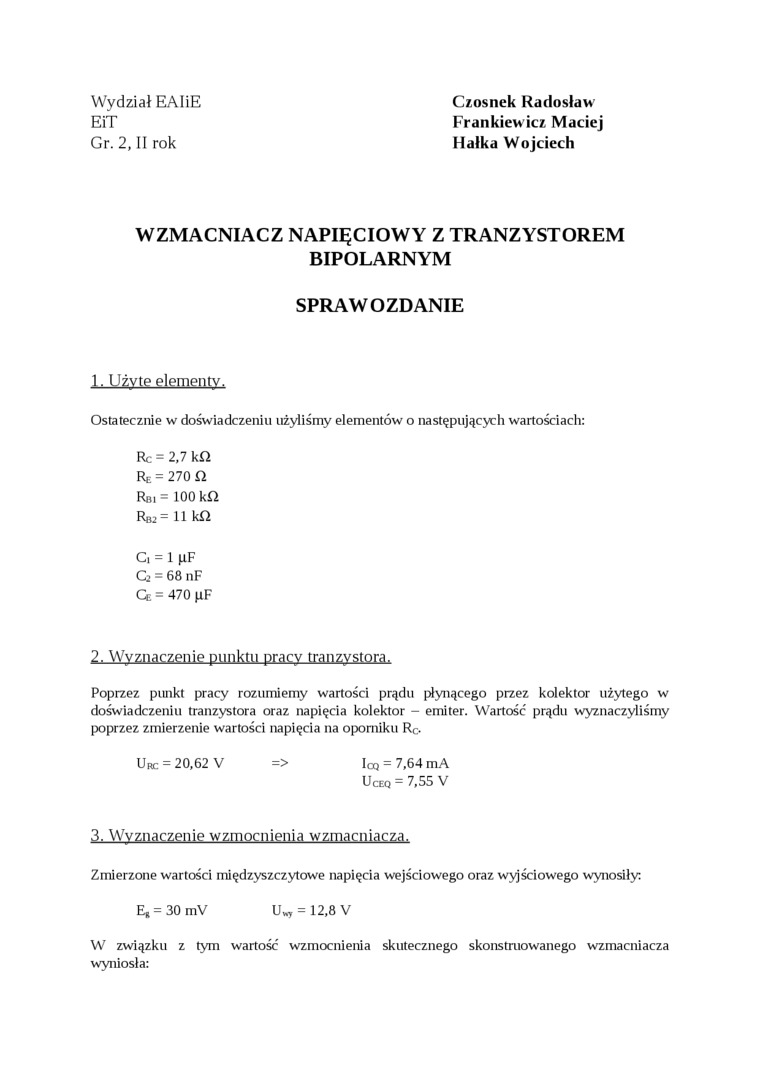

Wydział EAIiE EiT

Gr. 2,11 rok

Czosnek Radosław Frankiewicz Maciej Hałka Wojciech

WZMACNIACZ NAPIĘCIOWY Z TRANZYSTOREM BIPOLARNYM

SPRAWOZDANIE

1, Uży te elementy ,

Ostatecznie w doświadczeniu użyliśmy elementów o następujących wartościach:

Rc = 2,7 kn Re = 270 n

Roi = 100 kn Rb2 ⁼ 11 kO

C, = 1 pF C* = 68 nF Ce = 470 |iF

2. Wyznaczenie punktu pracy tranzystora.

Poprzez punkt pracy rozumiemy wartości prądu płynącego przez kolektor użytego w doświadczeniu tranzystora oraz napięcia kolektor - emiter. Wartość prądu wyznaczyliśmy poprzez zmierzenie wartości napięcia na oporniku R_c.

Urc = 20,62 V =>    Ioq = 7,64 mA

Uceq = 7,55 V

3. Wyznaczenie wzmocnienia wzmacniacza.

Zmierzone wartości międzyszczytowe napięcia wejściowego oraz wyjściowego wynosiły:

E* = 30 mV    U *7 = 12,8 V

W związku z tym wartość wzmocnienia skutecznego skonstruowanego wzmacniacza wyniosła:
