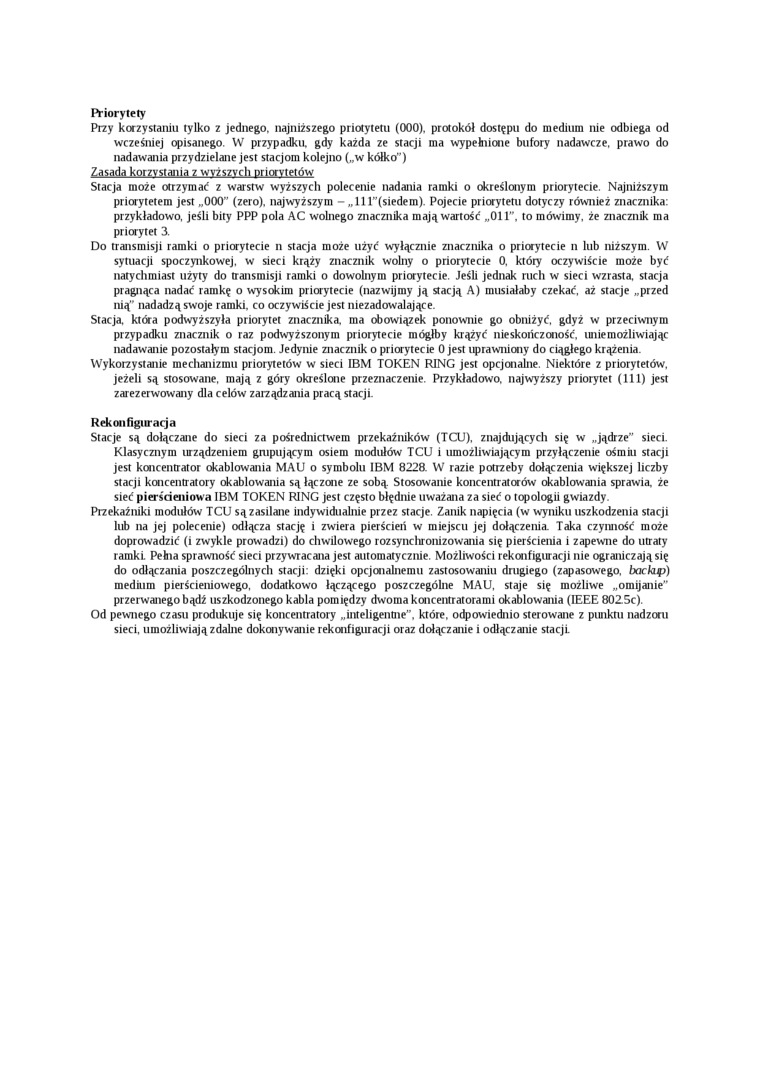

ft-iorytety

Prcy korzystaniu tylko z jednego, najniższego priotytetu (000). protokół dostępu do medium nie odbiega od wcześniej opisanego. W przypadku, gdy każda ze stacji ma wypełnione bufory nadawcze, prawo do nadawania przydzielane jest stacjom kolejno („w kółko")

Zasada korzystania z wyższych priorytetów

Stacja może otrzymać z warstw wyższych polecenie nadania ramki o określonym priorytecie. Najniższym priorytetem jest .,000’’ (zero), najwyższym - „ 11 r(siedem). Pojecie priorytem dotyczy również znacznika: przykładowo, jeśli bity PPP pola AC wolnego znacznika mają wartość „011", to mówimy, że znacznik ma priorytet 3.

Do transmisji ramki o priorytecie n stacja może użyć wyłącznie znacznika o priorytecie n lub niższym. W sytuacji spoczynkowej, w sieci krąży znacznik wolny o priorytecie 0. który oczywiście może być natychmiast użyty do transmisji ramki o dowolnym priorytecie. Jeśli jednak ruch w sieci wzrasta, stacja pragnąca nadać ramkę o wysokim priorytecie (nazwijmy ją stacją A) musiałaby czekać, aż stacje „przed nią” nadadzą swoje ramki, co oczywiście jest niezadowalające.

Stacja, która podwyższyła priorytet znacznika, ma obowiązek ponownie go obniżyć, gdyż w przeciwnym przypadku znacznik o raz podwyższonym priorytecie mógłby krążyć nieskończoność, uniemożliwiając nadawanie pozostałym stacjom. Jedynie znacznik o priorytecie 0 jest uprawniony do ciągłego krążenia.

Wykorzystanie mechanizmu priorytetów w sieci IBM TOKEN RING jest opcjonalne. Niektóre z priorytetów, jeżeli są stosowane, mają z góry określone przeznaczenie. Przykładowo, najwyższy priorytet (111) jest zarezerwowany dla celów zarządzania pracą stacji.

Rekonfiguracja

Stacje są dołączane do sieci za pośrednictwem przekaźników (TCU), znajdujących się w „jądrze” sieci. Klasycznym urządzeniem gnipującym osiem modułów TCU i umożliwiającym przyłączenie ośmiu stacji jest koncentrator okablowania MAU o symbolu IBM 822& W razie potrzeby dołączenia większej liczby stacji koncentratory okablowania są łączone ze sobą. Stosowanie koncentratorów okablowania sprawia, że sieć pierścieniowa IBM TOKEN RING jest często błędnie uważana za sieć o topologii gwiazdy.

Przekaźniki modułów TCU są zasilane indywidualnie przez stacje. Zanik napięcia (w wyniku uszkodzenia stacji lub na jej polecenie) odłącza stację i zwiera pierścień w miejscu jej dołączenia. Taka czynność może doprowadzić (i zwykle prowadzi) do chwilowego rozsynclironizowania się pierścienia i zapewne do utraty ramki. Pebia sprawność sieci przywracana jest automatycznie. Możliwości rekonfiguracji nie ograniczają się do odłączania poszczególnych stacji: dzięki opcjonalnemu zastosowaniu drugiego (zapasowego, barką)) medium pierścieniowego, dodatkowo łączącego poszczególne MAU. staje się możliwe „omijanie” przerwanego bądź uszkodzonego kabla pomiędzy dwoma koncentratorami okablowania (IEEE 8025c).

Od pewnego czasu produkuje się koncentratory „inteligentne”, które, odpowiednio sterowane z punkm nadzoru sieci, umożliwiają zdalne dokonywanie rekonfiguracji oraz dołączanie i odłączanie stacji
