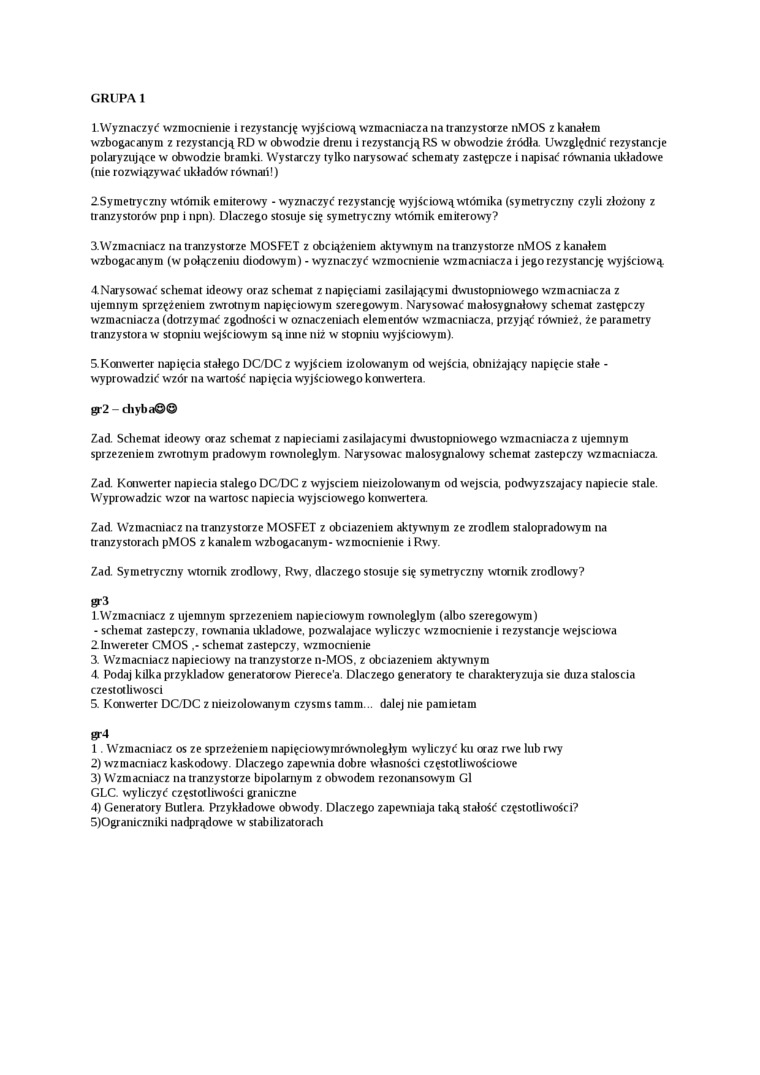

GRtJPA 1 l.Wyznaczyć wzmocnienie i rezystancję wyjściową wzmacniacza na tranzystorze nMOS z kanałem wzbogacanym z rezystancją RD w obwodzie drenu i rezystancją RS w obwodzie źródła. Uwzględnić rezystancje polaryzujące w obwodzie bramki. Wystarczy tylko narysować schematy zastępcze i napisać równania układowe (nie rozwiązywać układów równań!)

ZSymetryczny wtórnik emiterowy - wyznaczyć rezystancję wyjściową wtórnika (symetryczny czyli złożony z tranzystorów pnp i npn). Dlaczego stosuje się symetryczny wtórnik emiterowy?

3AVzmacniacz na tranzystorze MOSFET z obciążeniem aktywnym na tranzystorze nMOS z kanałem wzbogacanym (w połączeniu diodowym) - wyznaczyć wzmocnienie wzmacniacza i jego rezystancję wyjściową.

4. Narysować schemat ideowy oraz schemat z napięciami zasilającymi dwustopniowego wzmacniacza z ujemnym sprzężeniem zwrotnym napięciowym szeregowym. Narysować małosygnałowy schemat zastępczy wzmacniacza (dotrzymać zgodności w oznaczeniach elementów wzmacniacza, przyjąć również, że parametry tranzystora w stopniu wejściowym są inne niż w stopniu wyjściowym).

5. Koiiwetler napięcia stałego DC/DC z wyjściem izolowanym od wejścia, obniżający napięcie stałe -wyprowadzić wzór na wartość napięcia wyjściowego konwertera.

9-2 - chvb.i©©

Zad. Schemat ideowy oraz schemat z napięciami zasilającymi dwustopniowego wzmacniacza z ujemnym sprzezeniem zwrotnym prądowym równoległym. Narysować małosygnałowy schemat zastępczy wzmacniacza.

Zad. Konwerter napięcia stałego DC/DC z wyjściem nieizolowanym od wejścia, podwyższający napięcie stale. Wyprowadzić wzór na wartość napięcia wyjściowego konwertera.

Zad. Wzmacniacz na tranzystorze MOSFET z obciążeniem aktywnym ze zrodlem stalopradowym na tranzystorach pMOS z kanałem wzbogacanym- wzmocnienie i Rwy.

Zad. Symetryczny wtórnik zrodlowy, Rwy. dlaczego stosuje się symetryczny wtórnik zrodlowy?

0-3

1.Wzmacniacz z ujemnym sprzezeniem napięciowym równoległym (albo szeregowym)

- schemat zastępczy, równania układowe, pozwalające wyliczyć wzmocnienie i rezystancje wejściowa 21nwereter CMOS ,- schemat zastępczy, wzmocnienie

3.    Wzmacniacz napięciowy na tranzystorze n-MOS. z obciążeniem aktywnym

4.    Podaj kilka przykładów generatorów Pierece’a. Dlaczego generatory te charakteryzują sie duża staloscia częstotliwości

5.    Konwerter DC/DC z nieizolowanym czysms tarnin... dalej nie pamiętam

*4

1. Wzmacniacz os ze sprzezeniem napięciowymiównoległym wyliczyć ku oraz rwe lub rwy

2)    wzmacniacz kaskodowy. Dlaczego zapewnia dobre własności częstotliwościowe

3)    Wzmacniacz na tranzystorze bipolarnym z obwodem rezonansowym G1 GLC. wyliczyć częstotliwości graniczne

4)    Generatory Butlera. Przykładowe obwody. Dlaczego zapewniają taką stałość częstotliwości?

5) Ograniczniki nadprądowe w stabilizatorach
