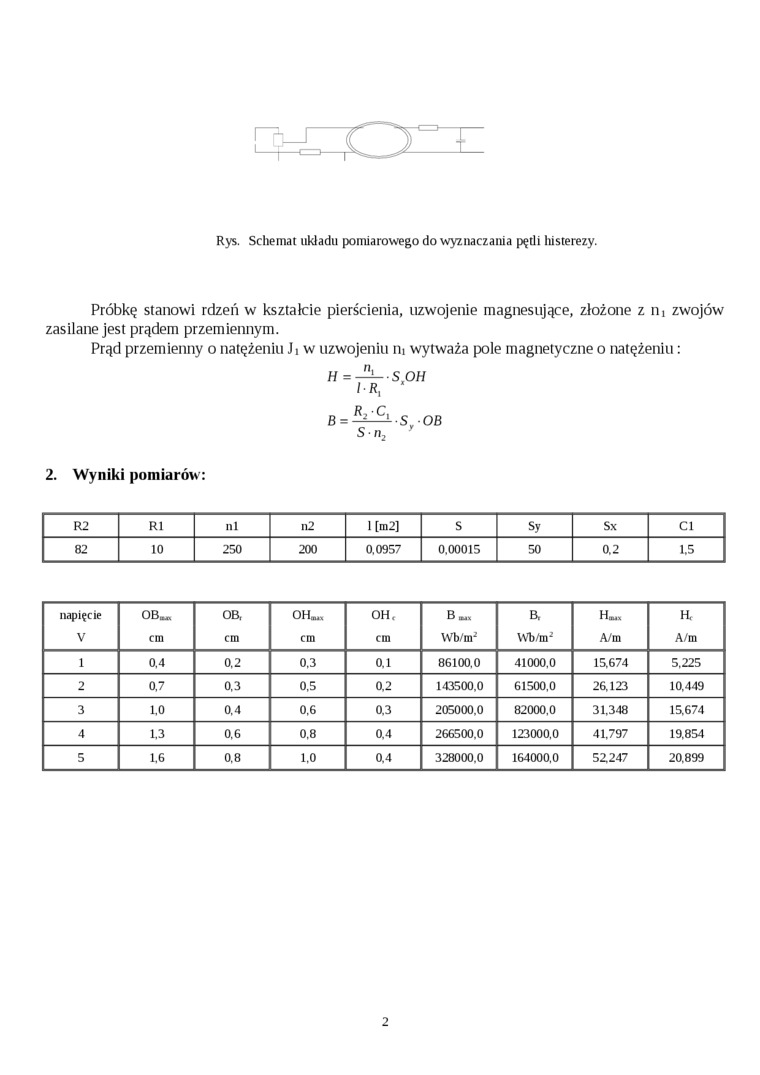

Rys. Schemat układu pomiarowego do wyznaczania pętli histerezy.

Próbkę stanowi rdzeń w kształcie pierścienia, uzwojenie magnesujące, złożone z ni zwojów zasilane jest prądem przemiennym.

Prąd przemienny o natężeniu Ji w uzwojeniu iii wytważa pole magnetyczne o natężeniu:

H=-^~ SOH

/■ R, ^x

_{B =} ^y^i_._{s OB}

S • n₂ ^y

2. Wyniki pomiarów:

R2	R1	nl	n2	l[m2]	S	Sy	Sx	Cl
82	10	250	200	0.0957	0.00015	50	0.2	1.5

napięcie V	OB^ cm	OB, cm	OHau, cm	OH, cm	B_ Wb/m^2	a Wb/m^2	H«x A/m	H A/m
1	0.4	0.2	0.3	0.1	86100.0	41000.0	15,674	5.225
2	0.7	0.3	0.5	0.2	143500,0	61500,0	26,123	10.449
3	1.0	0.4	0.6	0.3	205000,0	82000,0	31.348	15.674
4	13	0.6	0.8	0.4	266500.0	123000.0	41,797	19,854
5	1.6	0.8	1.0	0.4	328000.0	164000.0	52.247	20.899
