C-S — w pierwszej części sieci, licząc od strony doprowadzenia zasilania (przyłącza) zastosowany jest przewód ochronno-neutralny PEN, a w drugiej osobny przewód neutralny N i przewód ochronny PE.

Wyróżnia się (norma PN-91/E-05009/ 03) pięć podstawowych układów sieci: TN-C, TN-S, TN-C-S, TT i IT. Dotychczas w Polsce stosowany był przede wszystkim układ TN-C z przewodem ochronno-neutralnym PEN. W instalacjach elektrycznych, zasilających sprzęt pracujący w sieci komputerowej, mogą być stosowane układy TN-S, TN-C-S oraz TT, ale preferowanym jest układ TN-S. Zgodnie z wprowadzonym w 1995 roku prawem budowlanym, jest to obowiązujący układ sieci w całej instalacji wewnętrznej nowo budowanych obiektów.

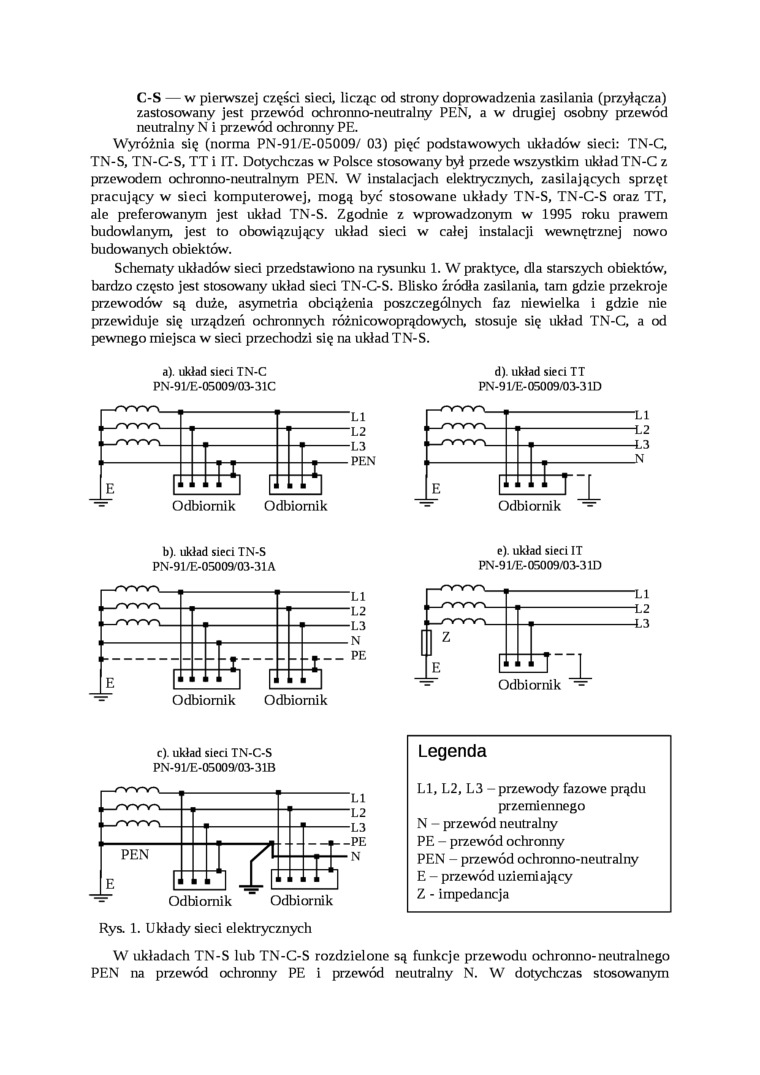

Schematy układów sieci przedstawiono na rysunku 1. W praktyce, dla starszych obiektów, bardzo często jest stosowany układ sieci TN-C-S. Blisko źródła zasilania, tam gdzie przekroje przewodów są duże, asymetria obciążenia poszczególnych faz niewielka i gdzie nie przewiduje się urządzeń ochronnych różnicowoprądowych, stosuje się układ TN-C, a od pewnego miejsca w sieci przechodzi się na układ TN-S.

a), układ sieci TN-C    d). układ sieci TT

PN-91/E-05009/03-31C    PN-91/E-05009/03-3 ID

b). układ sieci TN-S PN-91/E-05009/03-31A

e). układ sieci IT PN-9 l/E-05009/03-3 ID

'LI

L2

-L3

N

PE

"LI

■L2

-Ł3

r-j_

Odbiornik

Odbiornik Odbiornik

Rys. 1. Układy sieci elektrycznych

W układach TN-S lub TN-C-S rozdzielone są funkcje przewodu ochronno-neutralnego PEN na przewód ochronny PE i przewód neutralny N. W dotychczas stosowanym
