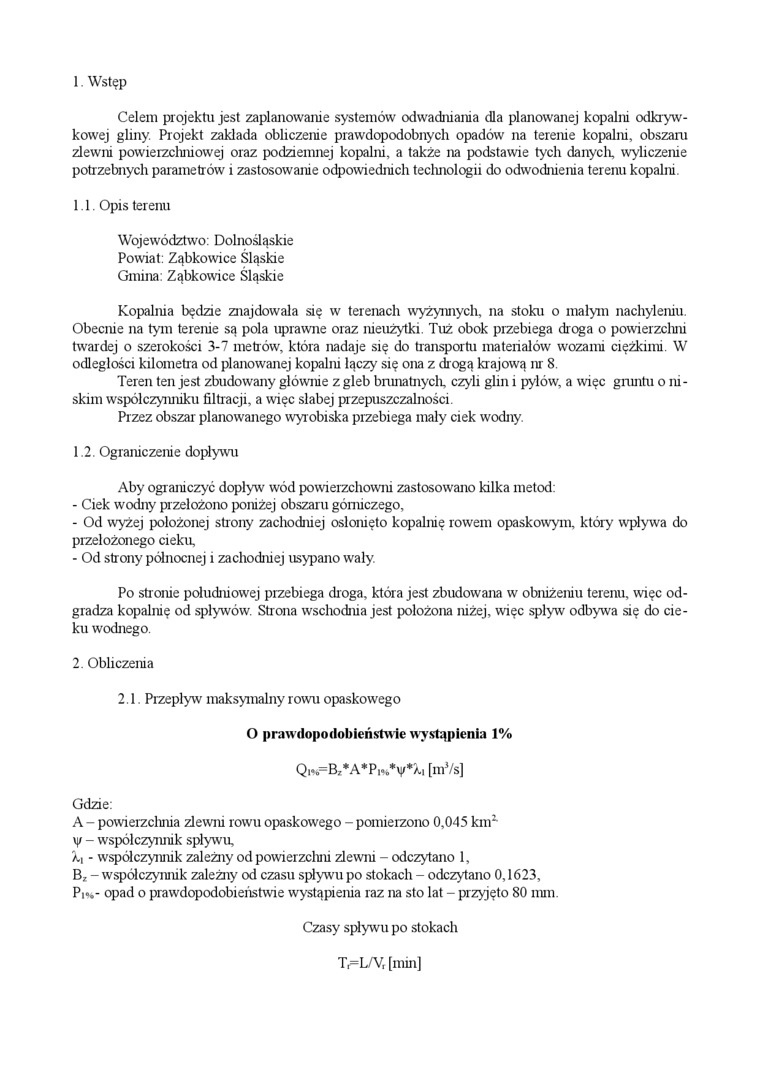

1. Wstęp

Celem projektu jest zaplanowanie systemów odwadniania dla planowanej kopalni odkrywkowej gliny. Projekt zakłada obliczenie prawdopodobnych opadów na terenie kopalni, obszaru zlewni powierzchniowej oraz podziemnej kopalni, a także na podstawie tych danych, wyliczenie potrzebnych parametrów i zastosowanie odpowiednich technologii do odwodnienia terenu kopalni

1.1.    Opis terenu

Województwo: Dolnośląskie Powiat Ząbkowice Śląskie Gmina: Ząbkowice Śląskie

Kopalnia będzie znajdowała się w terenach wyżynnych, na stoku o małym nachyleniu Obecnie na tym terenie są pola uprawne oraz nieużytki. Tuż obok przebiega droga o powierzchni twarde] o szerokości 3-7 metrów, która nadaje się do transportu materiałów wozami ciężkimi. W odległości kilometra od plajtowanej kopalni łączy się ona z drogą krajową nr 8

Teren ten jest zbudowany głównie zgleb bnmatnych, czyli glin i pyłów, a więc gruntu o niskim współczynniku filtracji, a więc słabej przepuszczalności

Przez obszar planowanego wyrobiska pizebiega mały ciek wodny

1.2.    Ograniczenie dopływu

Aby ograniczyć dopływ wód powierzchowni zastosow ano kilka metod:

-    Ciek wodny przełożono poniżej obszaru górniczego,

-    Od wyżej położonej strony zachodniej osłonięto kopalnię rowem opaskowym, który wpływa do przełożonego cieku,

-    Od strony północnej i zachodniej usypano wały.

Po stronie południowej przebiega droga, która jest zbudowana w obniżeniu terenu, więc odgradza kopalnię od spływów. Strona wschodnia jest położona niżej, więc spływ odbywa się do cieku wodnego.

2. Obliczenia

2.1. Przepływ maksymalny rowu opaskowego

O prawdopodobieństwie wystąpienia 1%

Q„„=B,*A*P,    [m³/s]

Gdzie:

A - powierzchnia zlewni rowu opaskowego - pomierzono 0,045 knr y - współczynnik spływu.

ki - współczynnik zależny od powierzchni zlewni - odczytano 1,

B, - współczynnik zależny od czasu spływu po stokach - odczytano 0,1623, Pih- opad o prawdopodobieństwie wystąpienia raz na sto lat - przyjęto 80 mm.

Czasy spływu po stokach T,=L/V, [min]
