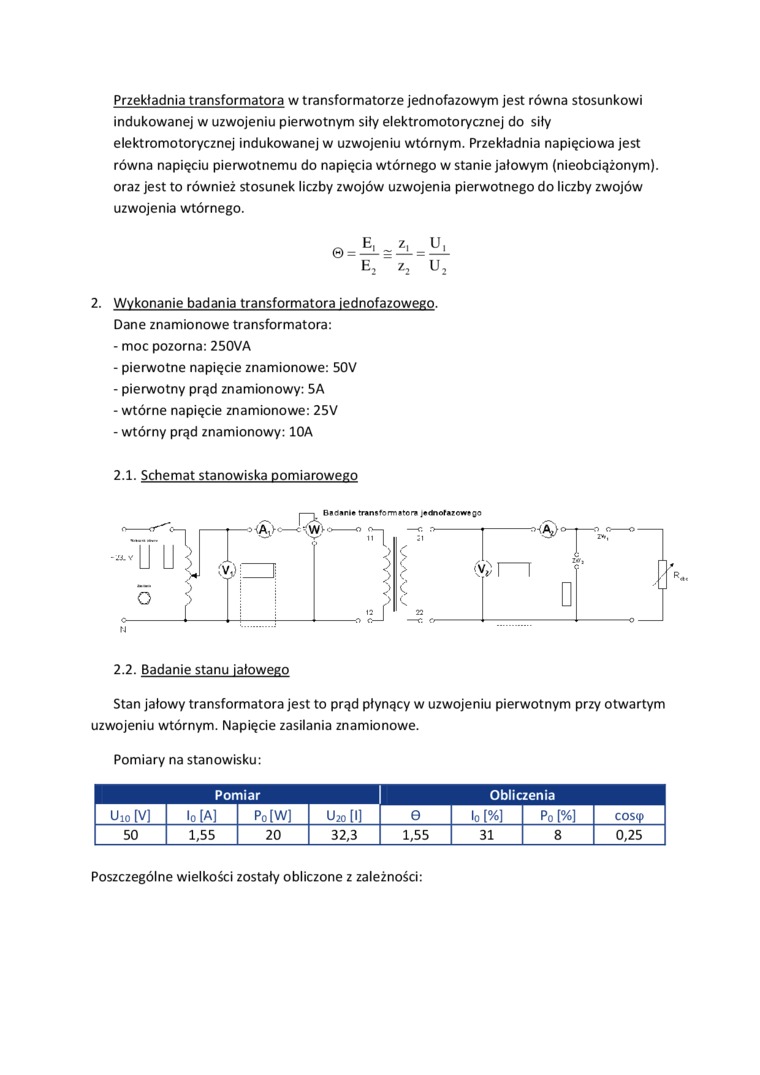

Przekładnia transformatora w transformatorze jednofazowym jest równa stosunkowi indukowanej w uzwojeniu pierwotnym siły elektromotorycznej do siły elektromotorycznej indukowanej w uzwojeniu wtórnym. Przekładnia napięciowa jest równa napięciu pierwotnemu do napięcia wtórnego w stanie jałowym (nieobciążonym). oraz jest to również stosunek liczby zwojów uzwojenia pierwotnego do liczby zwojów uzwojenia wtórnego.

0 =

Ę,

^E2

h.

z.

Hi

2. Wykonanie badania transformatora jednofazowego. Dane znamionowe transformatora:

-    moc pozorna: 250VA

-    pierwotne napięcie znamionowe: 50V

-    pierwotny prąd znamionowy: 5A

-    wtórne napięcie znamionowe: 25V

-    wtórny prąd znamionowy: 10A 2.1. Schemat stanowiska pomiarowego

JN

2.2. Badanie stanu jałowego

Stan jałowy transformatora jest to prąd płynący w uzwojeniu pierwotnym przy otwartym uzwojeniu wtórnym. Napięcie zasilania znamionowe.

Pomiary na stanowisku:

__Pomiar__

Obliczenia

50

1,55

20

1 32,3

1,55

lo (%) 31

Po [%)

COS(p

0,25

Poszczególne wielkości zostały obliczone z zależności:
