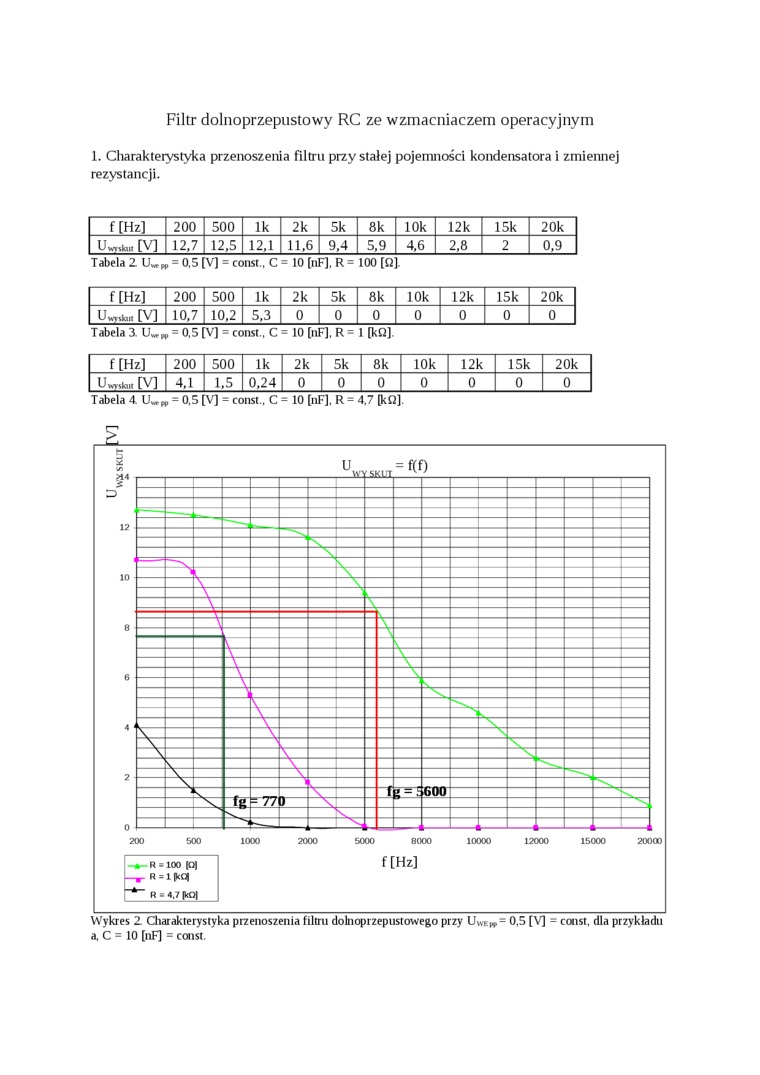

Filtr dolnoprzepustowy RC ze wzmacniaczem operacyjnym

1. Charakterystyka przenoszenia filtru przy stałej pojemności kondensatora i zmiennej rezystancji.

f [Hz]	200	500	lk	2k	5k	8k	lOk	12k	15k	2 Ok
Uwydatf [V]	12,7	12,5	12,1	11,6	9,4	5,9	4,6	2,8	2	0,9
Tabela ZUWM	= 0.5	V] = const., C		= 10 [nF], R =		100 [Q

f [Hz]	200	500	lk	2k	5k	8k	lOk	12k	15k	2 Ok
[V]	10,7	10,2	5,3	0	0	0	0	o	0	0

Tabela 3.U_W„ = 0.5 [V] = const.. C = 10 [nF]. R = 1 [kQ]

f [Hz]	200	1 500	lk	2k	5k	8k	lOk	12k	15k	2 Ok
U H-łskui [V]	4,1	1 1,5	0,24	0	0	0	0	0	0	0
Tabela 4. Uwp,	^= 0.5	[VJ = const., C		= 10 [nF]. R = 4		.7 [kil]
