30587

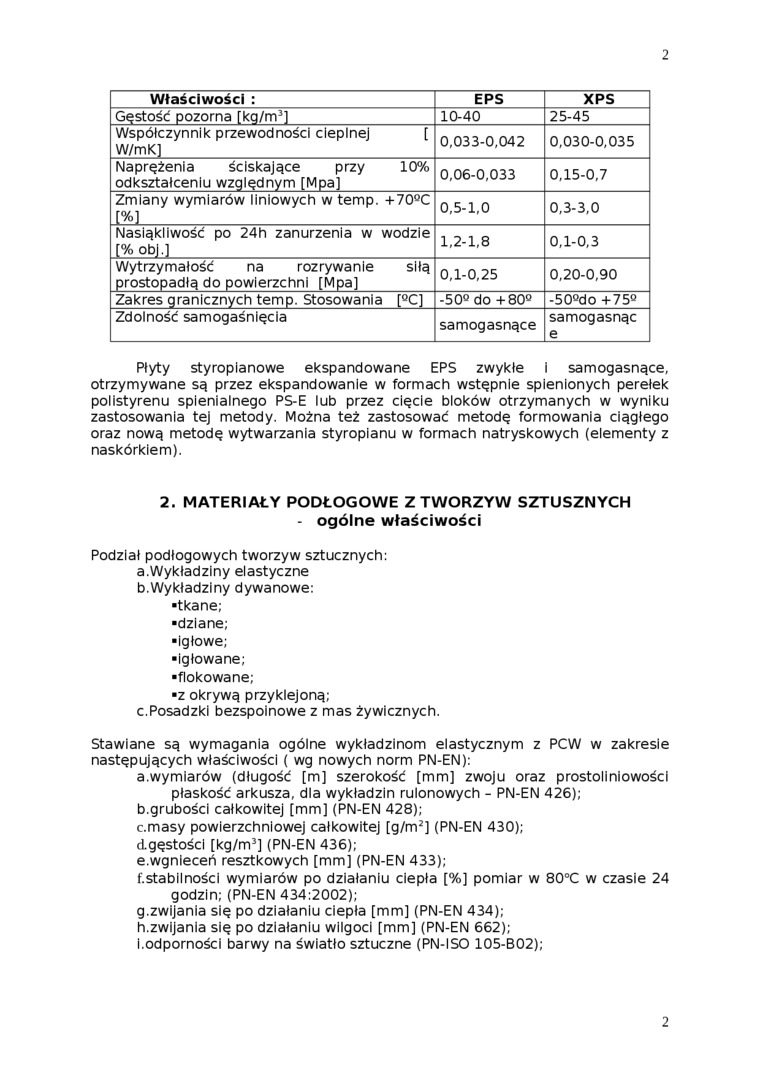

2

Właściwości :	EPS	XPS
Gęstość pozorna fkq/m^3]	10-40	25-45
Współczynnik przewodności cieplnej [ W/mK]	0,033-0,042	0,030-0,035
Naprężenia ściskające przy 10% odkształceniu wzqlędnym [Mpa]	0,06-0,033	0,15-0,7
Zmiany wymiarów liniowych w temp. + 70°C [%]	0,5-1,0	0,3-3,0
Nasiąkliwość po 24h zanurzenia w wodzie [% ob|.]	1,2-1,8	0,1-0,3
Wytrzymałość na rozrywanie siłą prostopadłą do powierzchni [Mpal	0,1-0,25	0,20-0,90
Zakres qranicznych temp. Stosowania [°C1	-50° do +80°	-50°do +75°
Zdolność samogaśnięcia	samogasnące	samogasnąc e

Płyty styropianowe ekspandowane EPS zwykłe i samogasnące, otrzymywane są przez ekspandowanie w formach wstępnie spienionych perełek polistyrenu spienialnego PS-E lub przez cięcie bloków otrzymanych w wyniku zastosowania tej metody. Można też zastosować metodę formowania ciągłego oraz nową metodę wytwarzania styropianu w formach natryskowych (elementy z naskórkiem).

2. MATERIAŁY PODŁOGOWE Z TWORZYW SZTUSZNYCH - ogólne właściwości

Podział podłogowych tworzyw sztucznych:

a. Wykładziny elastyczne

b. Wykładzlny dywanowe:

■tkane:

■dziane:

■igłowe:

■igłowane;

■tłokowane;

•z okrywą przyklejoną;

c. Posadzki bezspoinowe z mas żywicznych.

Stawiane są wymagania ogólne wykładzinom elastycznym z PCW w zakresie następujących właściwości ( wg nowych norm PN-EN):

a. wymiarów (długość [m] szerokość [mm] zwoju oraz prostoliniowoścl

płaskość arkusza, dla wykładzin rulonowych - PN-EN 426);

b. grubości całkowitej [mm] (PN-EN 428);

c. masy powierzchniowej całkowitej [g/m²] (PN-EN 430);

Agęstości [kg/m³] (PN-EN 436);

e. wgnieceń resztkowych [mm] (PN-EN 433);

f. stabilnoścl wymiarów po działaniu ciepła [%] pomiar w 80°C w czasie 24

godzin; (PN-EN 434:2002);

g. zwijania się po działaniu ciepła [mm] (PN-EN 434);

h. zwijania się po działaniu wilgoci [mm] (PN-EN 662);

i. odporności barwy na światło sztuczne (PN-ISO 105-B02);

2
