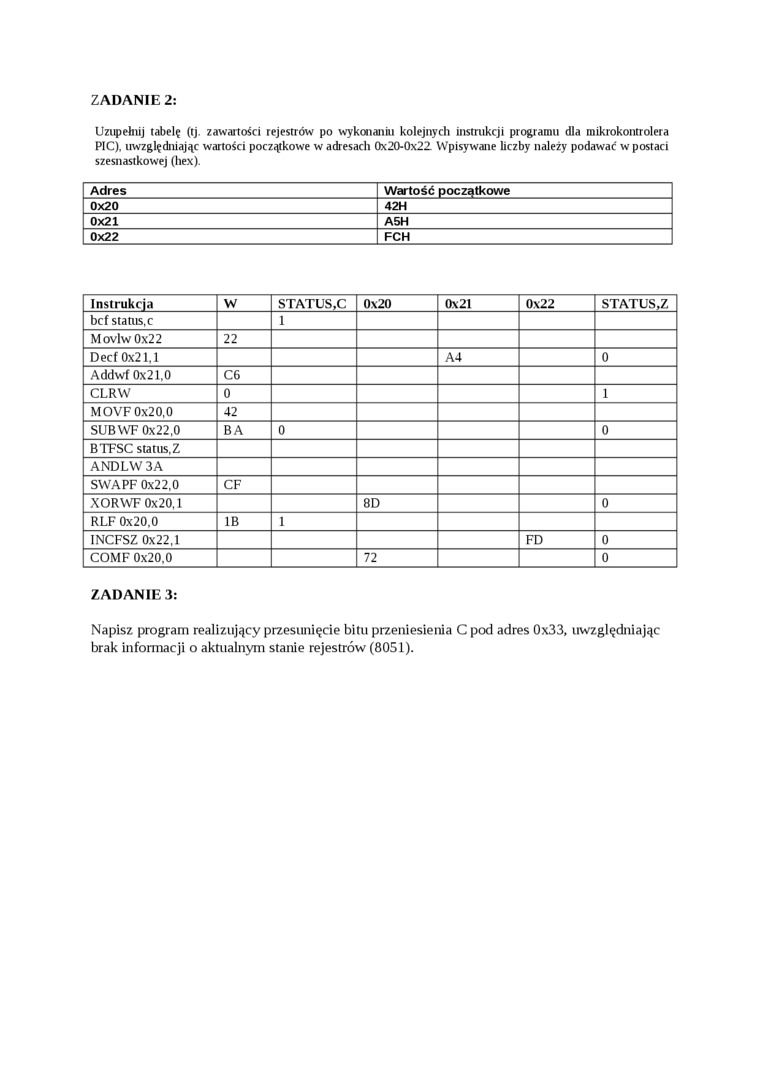

ZADANIE 2:

Uzupełnij tabelę (tj. zawartości rejestrów po wykonaniu kolejnych instrukcji programu dla mikrokontrolera PIC), uwzględniając wartości początkowe w adresach 0x20-0x22 Wpisywane liczby należy podawać w postaci szesnastkowej (hex).

Adres	Wartość początkowe
0x20	42H
0x21	A5H
0x22	FCH

Instrukcja	W	STATUS,C	0x20	0x21	0x22	STATUS,Z
bcf status, c		1
Movlw 0x22	22
Decf 0x21,1				A4		0
Addwf 0x21,0	C6
CLRW	0					1
MOVF 0x20,0	42
SUBWF 0x22.0	BA	0				0
BTFSC status, Z
ANDLW 3A
SWAPF 0x22,0	CF
XORWF 0x20.1			8D			0
RLF 0x20,0	IB	1
INCFSZ 0x22,1					FD	0
COMF 0x20,0			72			0

ZADANIE 3:

Napisz program realizujący przesunięcie bitu przeniesienia C pod adres 0x33, uwzględniając brak informacji o aktualnym stanie rejestrów (8051).
