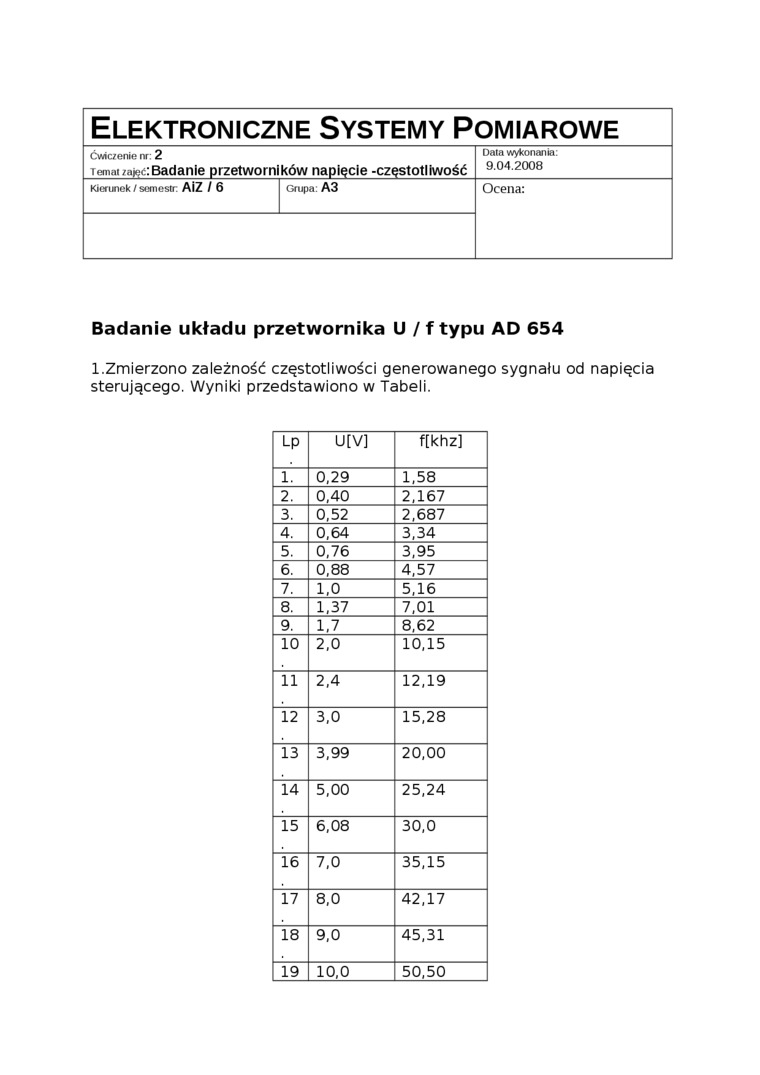

Elektroniczne Systemy Pomiarowe
Ćwiczenie nr: 2 lemaiza»ęć:Badanie przetworników napięcie -częstotliwość		Data wykonania: 9.04.2008
Kierunek / semestr. AiZ / 6	Grupa: A3	Ocena:

Badanie układu przetwornika U /f typu AD 654

1.Zmierzono zależność częstotliwości generowanego sygnału od napięcia sterującego. Wyniki przedstawiono w Tabeli.

Lp	U[V]	f[khz]
1.	0,29	1,58
2.	0,40	2,167
3.	0,52	2,687
4.	0,64	3,34
5.	0,76	3,95
6.	0,88	4,57
7.	1,0	5,16
8.	1,37	7,01
9.	1,7	8,62
10	2,0	10,15
11	2,4	12,19
12	3,0	15,28
13	3,99	20,00
14	5,00	25,24
15	6,08	30,0
16	7,0	35,15
17	8,0	42,17
18	9,0	45,31
19	10,0	50,50
