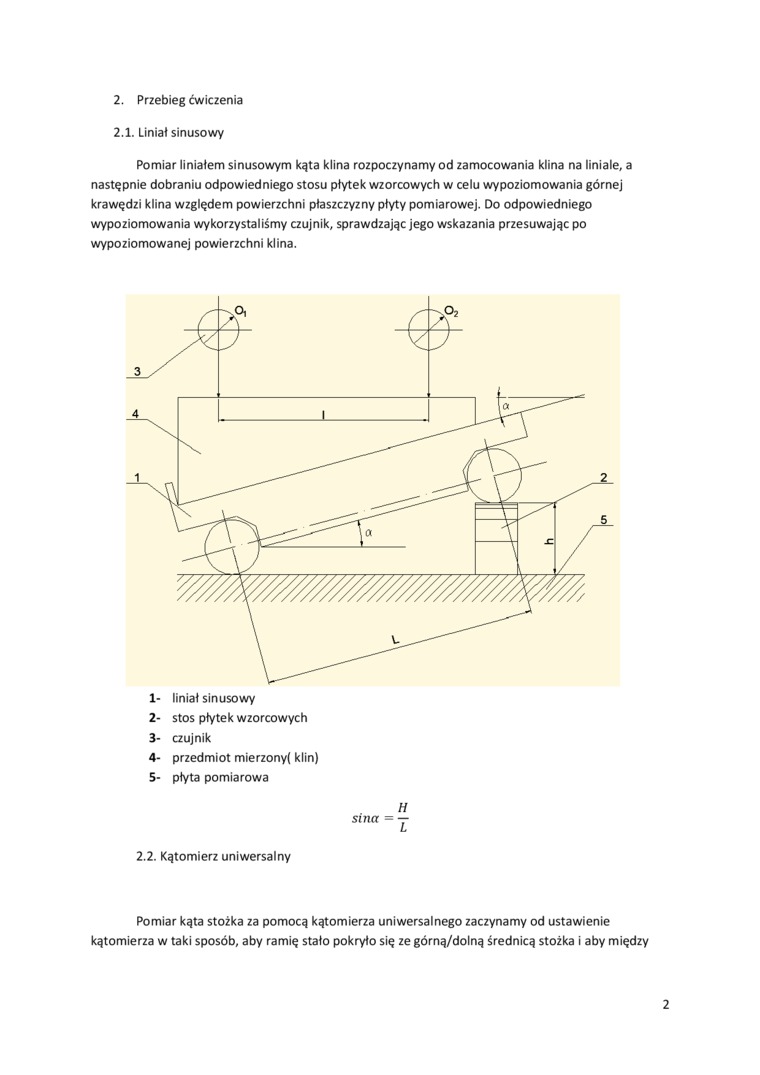

2. Przebieg ćwiczenia 2.1. Liniał sinusowy

Pomiar liniałem sinusowym kąta klina rozpoczynamy od zamocowania klina na liniale, a następnie dobraniu odpowiedniego stosu płytek wzorcowych w celu wypoziomowania górnej krawędzi klina względem powierzchni płaszczyzny płyty pomiarowej. Do odpowiedniego wypoziomowania wykorzystaliśmy czujnik, sprawdzając jego wskazania przesuwając po wypoziomowanej powierzchni klina.

1-    liniał sinusowy

2-    stos płytek wzorcowych

3-    czujnik

4-    przedmiot mierzony( klin)

5-    płyta pomiarowa

H

sina = —

u

2.2. Kątomierz uniwersalny

Pomiar kąta stożka za pomocą kątomierza uniwersalnego zaczynamy od ustawienie kątomierza w taki sposób, aby ramię stało pokryło się ze górną/dolną średnicą stożka i aby między

2
