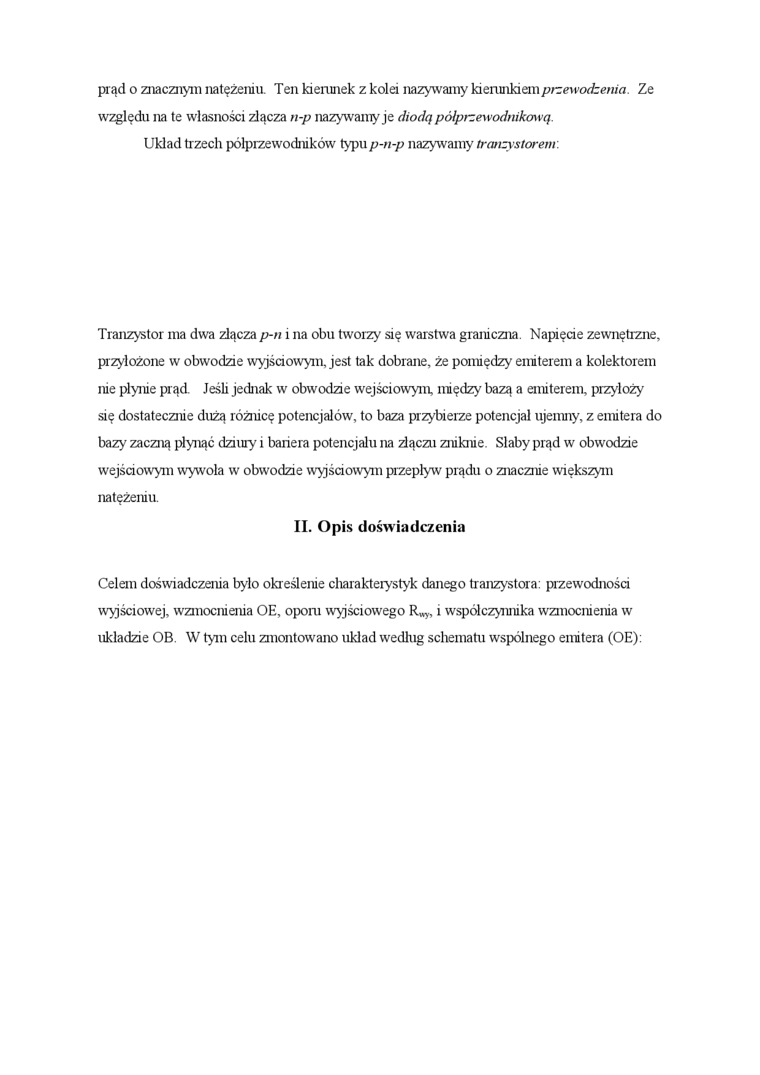

prąd o znacznym natężeniu. Ten kierunek z kolei nazywamy kierunkiem przewodzenia. Ze względu na te własności złącza n-p nazywamy je diodą półprzewodnikową Układ trzech półprzewodników typu p-n-p nazywamy tranzystorem.

Tranzystor ma dwa złącza p-n i na obu tworzy się warstwa graniczna. Napięcie zewnętrzne, przyłożone w obwodzie wyjściowym, jest tak dobrane, że pomiędzy emiterem a kolektorem nie płynie prąd. Jeśli jednak w obwodzie wejściowym, między bazą a emiterem, przyłoży się dostatecznie dużą różnicę potencjałów, to baza przybierze potencjał ujemny, z emitera do bazy zaczną płynąć dziury i bariera potencjału na złączu zniknie. Słaby prąd w obwodzie wejściowym wywoła w obwodzie wyjściowym przepływ prądu o znacznie większym natężeniu.

II. Opis doświadczenia

Celem doświadczenia było określenie cliarakterystyk danego tranzystora: przewodności wyjściowej, wzmocnienia OE, opom wyjściowego R^, i współczynnika wzmocnienia w układzie OB. W tym celu zmontowano układ w^redlug schematu wspólnego emitera (OE):
