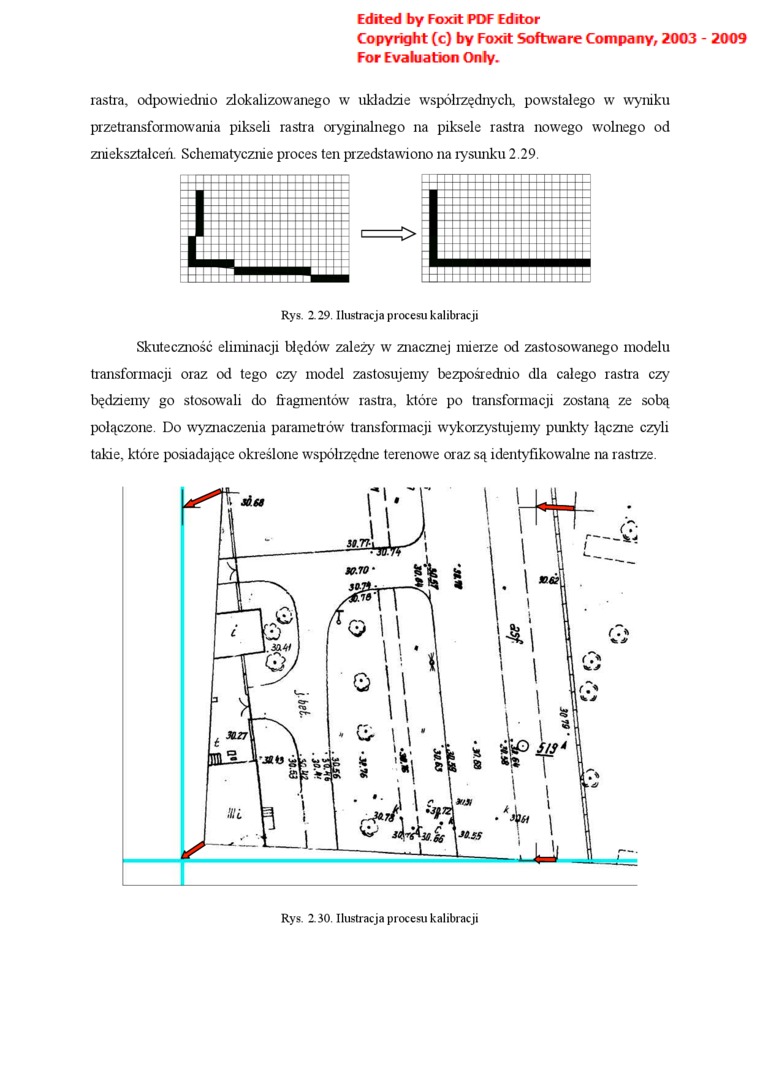

rastra, odpowiednio zlokalizowanego w układzie współrzędnych, powstałego w wyniku przetransformowania pikseli rastra oryginalnego na piksele rastra nowego wolnego od zniekształceń. Schematycznie proces ten przedstawiono na rysunku 2.29.

o

Rys. 129. Ilustracja procesu kalibracji

Skuteczność eliminacji błędów zależy w znacznej mierze od zastosowanego modelu transformacji oraz od tego czy model zastosujemy bezpośrednio dla całego rastra czy będziemy go stosowali do fragmentów rastra, które po transformacji zostaną ze sobą połączone. Do wyznaczenia parametrów transformacji wykorzystujemy punkty łączne czyli takie, które posiadające określone współrzędne terenowe oraz są identyfikowalne na rastrze.

Rys. 130. Ilustracja procesu kalibracji
