Rektyfikacja niwelatora

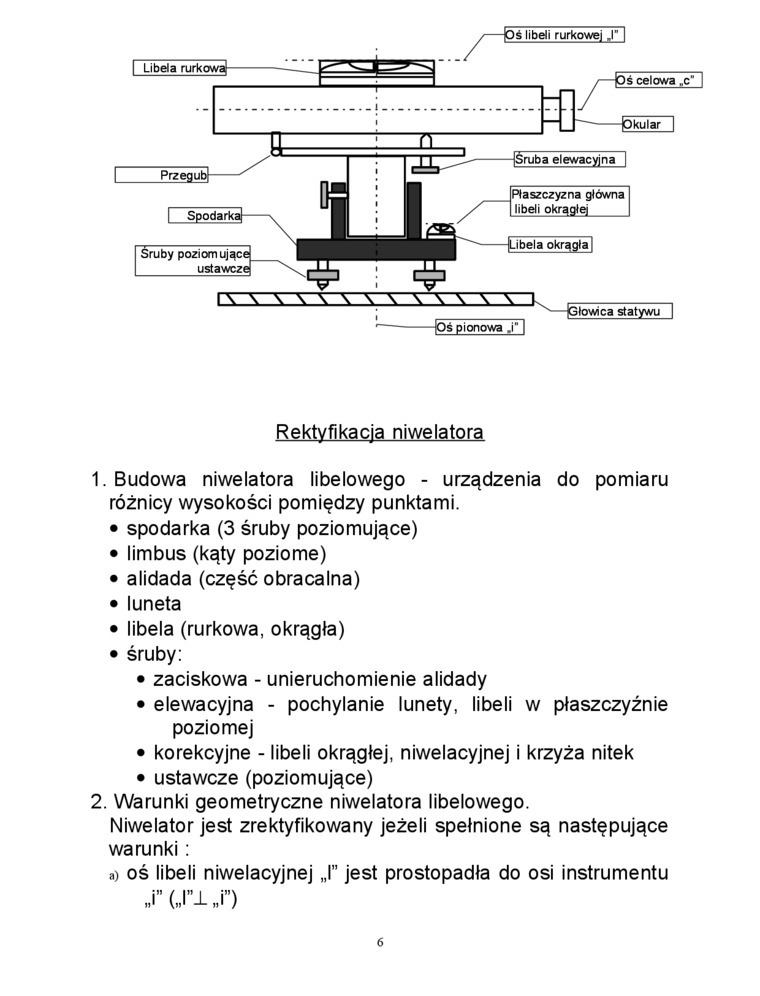

1.    Budowa niwelatora libelowego - urządzenia do pomiaru różnicy wysokości pomiędzy punktami.

•    spodarka (3 śruby poziomujące)

•    limbus (kąty poziome)

•    alidada (część obracalna)

•    luneta

•    libela (rurkowa, okrągła)

•    śruby:

•    zaciskowa - unieruchomienie alidady

•    elewacyjna - pochylanie lunety, libeli w płaszczyźnie

poziomej

•    korekcyjne - libeli okrągłej, niwelacyjnej i krzyża nitek

•    ustawcze (poziomujące)

2.    Warunki geometryczne niwelatora libelowego.

Niwelator jest zrektyfikowany jeżeli spełnione są następujące warunki :

a) oś libeli niwelacyjnej „I" jest prostopadła do osi instrumentu

„i” („l”± „i”)
