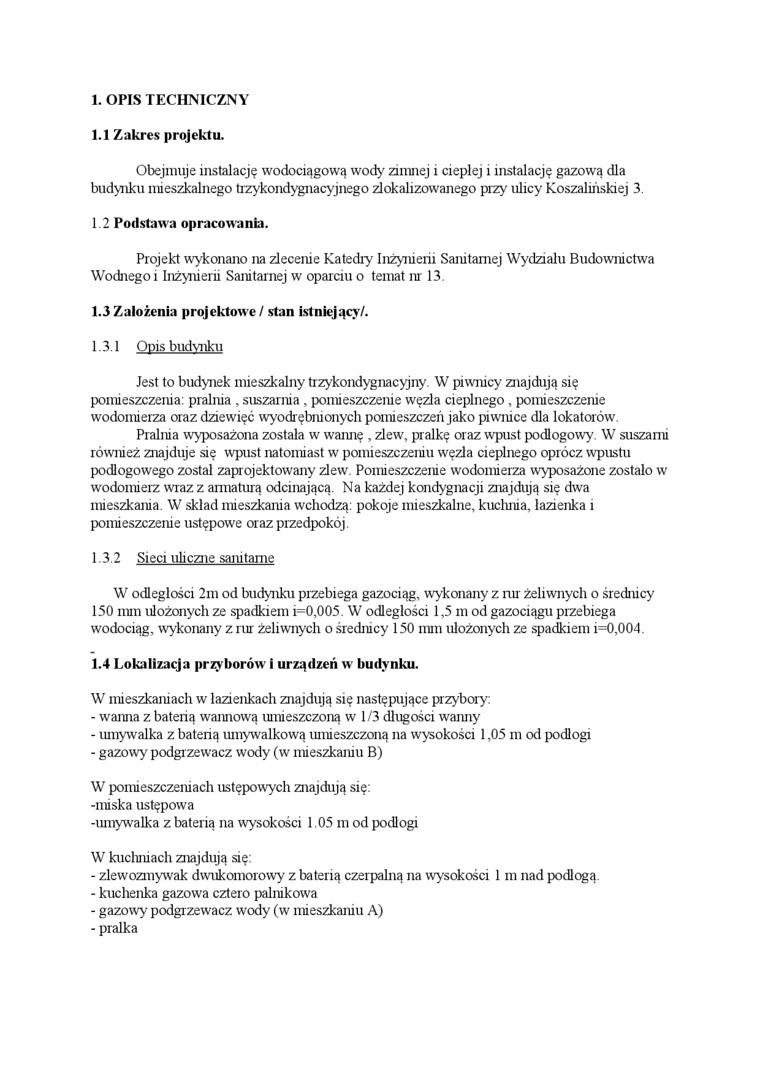

1. OPIS TECHNICZNY

1.1    Zakres projektu.

Obejmuje instalację wodociągową wody zimnej i cieplej i instalację gazową dla budynku mieszkalnego trzykondygnacyjnego zlokalizowanego przy ulicy Koszalińskiej 3.

1.2    Podstawa opracowania.

Projekt wykonano na zlecenie Katedry Inżynierii Sanitarnej Wydziału Budownictwa Wodnego i Inżynierii Sanitarnej w oparciu o temat nr 13.

1.3    Założenia projektowe / stan istniejący/.

1.3.1    Opis budynku

Jest to budynek mieszkalny trzykondygnacyjny. W piwnicy znajdują się pomieszczenia: pralnia , suszarnia , pomieszczenie węzła cieplnego, pomieszczenie wodomierza oraz dziewięć wyodr ębnionych pomieszczeń jako piwnice dla lokatorów.

Pralnia wyposażona została w wannę , zlew, pralkę oraz wpust podłogowy. W suszami również znajduje się wpust natomiast w pomieszczeniu węzła cieplnego oprócz wpustu podłogowego został zaprojektowany zlew. Pomieszczenie wodomierza wyposażone zostało w wodomierz wraz z armaturą odcinającą. Na każdej kondygnacji znajdują się dwa mieszkania. W skład mieszkania wchodzą: pokoje mieszkalne, kuchnia, łazienka i pomieszczenie ustępowe oraz przedpokój.

1.3.2    Sieci uliczne sanitarne

W odległości 2m od budynku pizebiega gazociąg, wykonany z rur żeliwnych o średnicy 150 mm ułożonych ze spadkiem i=0,005. W odległości 1,5 m od gazociągu przebiega wodociąg, wykonany z rur żeliwnych o średnicy 150 mm ułożonych ze spadkiem i=0,004.

1.4    Lokalizacja przyborów i urządzeń w budynku.

W mieszkaniach w łazienkach znajdują się następujące przybory:

-    wanna z baterią wannową umieszczoną w 1/3 długości wanny

-    umywalka z baterią mnywalkową umieszczoną na wysokości 1,05 m od podłogi

-    gazowy podgrzewacz wody (w mieszkaniu B)

W pomieszczeniach ustępowych znajdują się:

-miska ustępowa

-mnywalka z baterią na wysokości 1.05 m od podłogi W kuchniach znajdują się:

-    zlewozmywak dwukomorowy z baterią czerpalną na wysokości 1 m nad podłogą.

-    kuchenka gazowa cztero palnikowa

-    gazowy podgr zewacz wody (w mieszkaniu A)

-    pralka
