1.Wstęp teoretyczny.


Ku


Wy


Ul


£


U2

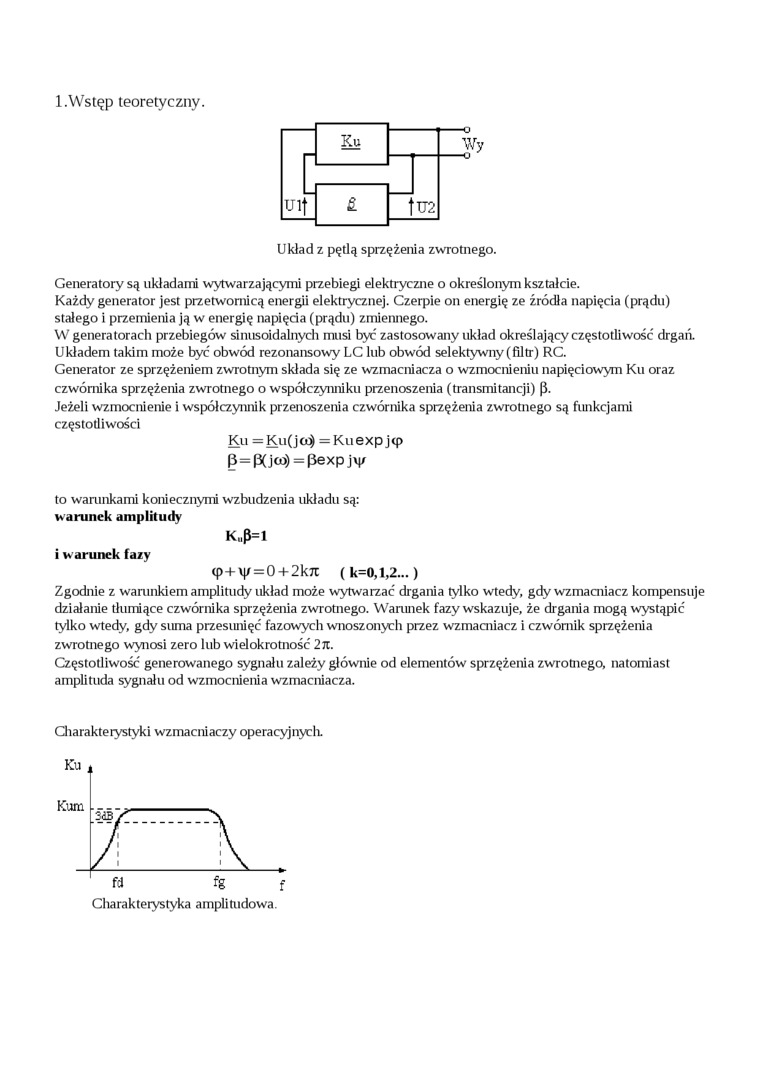

Układ z pętlą sprzężenia zwrotnego.

Generatory są układami wytwarzającymi przebiegi elektryczne o określonym kształcie.

Każdy generator jest przetwornicą energii elektrycznej. Czerpie on energię ze źródła napięcia (prądu) stałego i przemienia ją w energię napięcia (prądu) zmiennego.

W generatorach przebiegów sinusoidalnych musi być zastosowany układ określający częstotliwość drgań. Układem takim może być obwód rezonansowy LC lub obwód selektywny (filtr) RC.

Generator ze sprzężeniem zwrotnym składa się ze wzmacniacza o wzmocnieniu napięciowym Ku oraz czwómika sprzężenia zwrotnego o współczynniku przenoszenia (transmitancji) p.

Jeżeli wzmocnienie i współczynnik przenoszenia czwómika sprzężenia zwrotnego są funkcjami częstotliwości

Ku = Ku(jo} =Kuexpj<p P = P(jco) = (5expjv

to warunkami koniecznym wzbudzenia układu są: warunek amplitudy

K„P=1


i warunek fazy

(p+\|/ = 0 + 2k7t    ( k=0,1,2...)

Zgodnie z warunkiem amplitudy układ może wytwarzać drgania tylko wtedy, gdy wzmacniacz kompensuje działanie tłumiące czwómika sprzężenia zwrotnego. Warunek fazy wskazuje, że drgania mogą wystąpić tylko wtedy, gdy suma przesunięć fazowych wnoszonych przez wzmacniacz i czwómik sprzężenia zwrotnego wynosi zero lub wielokrotność 2TC.

Częstotliwość generowanego sygnału zależy głównie od elementów sprzężenia zwrotnego, natomiast amplituda sygnału od wzmocnienia wzmacniacza.

Charakterystyki wzmacniaczy operacyjnych

Charakterystyka amplitudowa.
