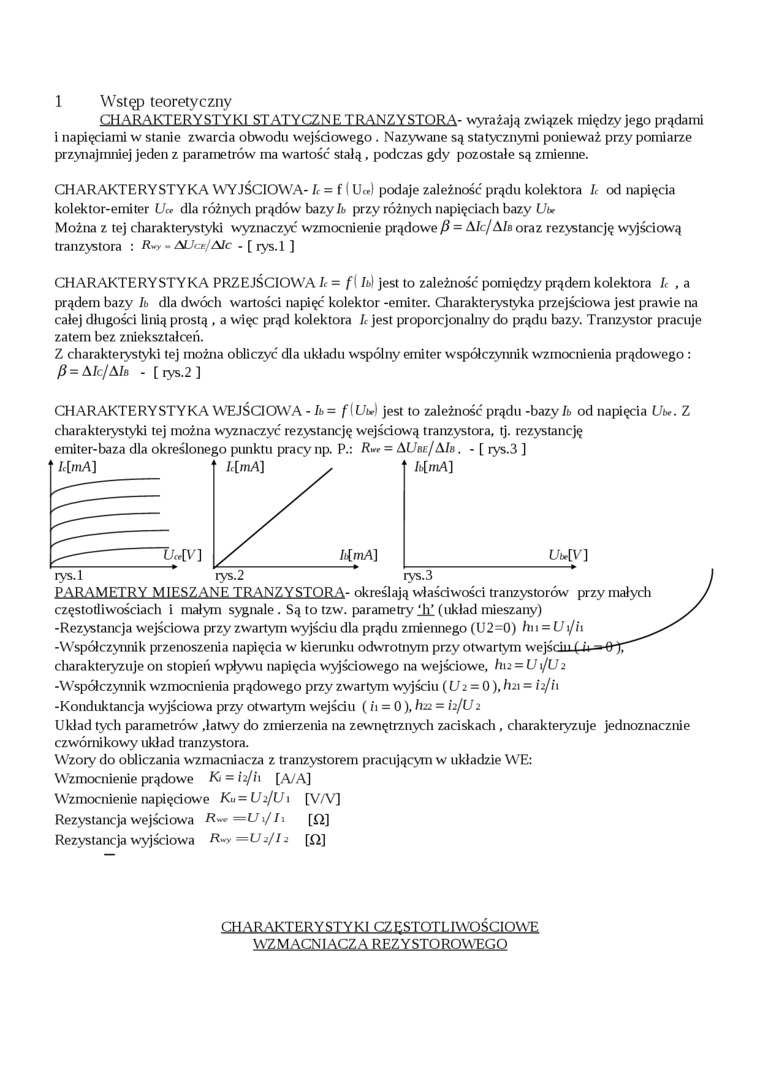

1 Wstęp teoretyczny

CHARAKTERYSTYKI STATYCZNE TRANZYSTORA- wyrażają związek między jego prądami i napięciami w stanie zwarda obwodu wejśdowego . Nazywane są statycznymi ponieważ przy pomiarze przynajmniej jeden z parametrów ma wartość stałą, podczas gdy pozostałe są zmienne.

CHARAKTERYSTYKA WYJŚCIOWA- Ic = f I U«) podaje zależność prądu kolektora Ic od napięcia kolektor-emiter Uc, dla różnych prądów bazy/i» przy różnych napięciach bazy Ui*

Można z tej charakterystyki wyznaczyć wzmocnienie prądowe fi = AIc/AIb oraz rezystancję wyjściową tranzystora : R~y - AUck/Ale - [ iys.l ]

CHARAKTERYSTYKA PRZEJŚCIOWA Ic = fi Ib) jest to zależność pomiędzy prądem kolektora Ic , a prądem bazy Ib dla dwóch wartości napięć kolektor -emiter. Charakterystyka przejściowa jest prawie na całej długości linią prostą , a więc prąd kolektora /r jest proporcjonalny do prądu bazy. Tranzystor pracuje zatem bez zniekształceń.

Z charakterystyki tej można obliczyć dla układu wspólny emiter współczynnik wzmocnienia prądowego :

/? = AIc/AIb - [ iys.2 ]

CHARAKTERYSTYKA WEJŚCIOWA - Ib= fiUbe) jest to zależność prądu -bazy Ib od napięcia Ut*. Z charakterystyki tej można wyznaczyć rezystancję wejśdową tranzystora, tj. rezystancję emiter-baza dla określonego punktu pracy np. P.: R*r = AUbf/ A Ib . - [ rys.3 ]

Ic[mA]

Ic[mA] y

^----------

yS Ii[mA]


Jb[mA]

Ut*[V]


iys.l    iys.2    iys.3

PARAMETRY MIESZANE TRANZYSTORA- określają właśdwości tranzystorów przy małych częstotliwościach i małym sygnale . Są to tzw. parametry *h* (układ mieszany)

-Rezystancja wejściowa przy zwartym wyjśdu dla prądu zmiennego (U2=0) hn = U i/ii -Współczynnik przenoszenia napięcia w kierunku odwrotnym przy otwartym wejścii charakteryzuje on stopień wpływu napięcia wyjściowego na wejściowe, hu = U i/U2 -Współczynnik wzmocnienia prądowego przy zwartym wyjściu (U2 = 0), hzi = 1'2/ii -Konduktancja wyjściowa przy otwartym wejściu (11 = 0), /122 = h/U2

Układ tych parametrów ,łatwy do zmierzenia na zewnętrznych zaciskach , charakteryzuje jednoznacznie czwómikowy układ tranzystora.

Wzory do obliczania wzmacniacza z tranzystorem pracującym w układzie WE:

Wzmocnienie prądowe K = 12/11 [A/A]

Wzmocnienie napięciowe Ku = U2t/U 1 [V/V]

Rezystancja wejściowa R^=Ui/h [£ż]

Rezystancja wyjściowa R*y =U2/12    [Q]

CHARAKTERYSTYKI fflESTPTLlWDSClPWE WZMACNIACZA REZYSTOROWEGO
