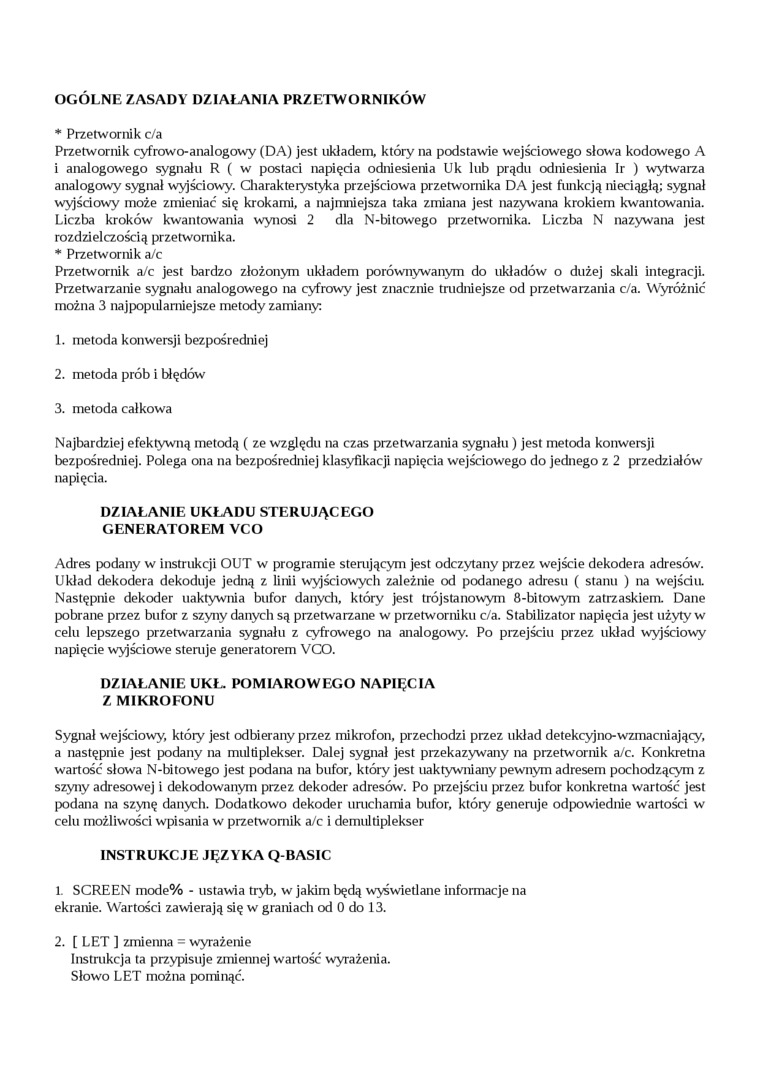

OGOLNE ZASADY DZIAŁANIA PRZETWORNIKÓW

*    Przetwornik c/a

Przetwornik cyfrowo-analogowy (DA) jest układem, który na podstawie wejściowego słowa kodowego A i analogowego sygnału R ( w postaci napięcia odniesienia Uk lub prądu odniesienia Ir ) wytwarza analogowy sygnał wyjściowy. Charakterystyka przejściowa przetwornika DA jest funkcją nieciągłą; sygnał wyjściowy może zmieniać się krokami, a najmniejsza taka zmiana jest nazywana krokiem kwantowania. Liczba kroków kwantowania wynosi 2 dla N-bitowego przetwornika. Liczba N nazywana jest rozdzielczością przetwornika.

*    Przetwornik a/c

Przetwornik a/c jest bardzo złożonym układem porównywanym do układów o dużej skali integracji. Przetwarzanie sygnału analogowego na cyfrowy jest znacznie trudniejsze od przetwarzania c/a. Wyróżnić można 3 najpopularniejsze metody zamiany;

1.    metoda konwersji bezpośredniej

2.    metoda prób i błędów

3.    metoda całkowa

Najbardziej efektywną metodą ( ze względu na czas przetwarzania sygnału ) jest metoda konwersji bezpośredniej. Polega ona na bezpośredniej klasyfikacji napięcia wejściowego do jednego z 2 przedziałów napięcia.

DZIAŁANIE UKŁADU STERUJĄCEGO GENERATOREM VCO

Adres podany w instrukcji OUT w programie sterującym jest odczytany przez wejście dekodera adresów. Układ dekodera dekoduje jedną z linii wyjściowych zależnie od podanego adresu ( stanu ) na wejściu. Następnie dekoder uaktywnia bufor danych, który jest trójstanowym 8-bitowym zatrzaskiem. Dane pobrane przez bufor z szyny danych są przetwarzane w przetworniku c/a. Stabilizator napięcia jest użyty w celu lepszego przetwarzania sygnału z cyfrowego na analogowy. Po przejściu przez układ wyjściowy napięcie wyjściowe steruje generatorem VCO.

DZIAŁANIE UKł- POMIAROWEGO NAPIĘCIA Z MIKROFONU

Sygnał wejściowy, który jest odbierany przez mikrofon, przecłiodzi przez układ detekcyjno-wzmacniający, a następnie jest podany na multiplekser. Dalej sygnał jest przekazywany na przetwornik a/c. Konkretna wartość słowa N-bitowego jest podana na bufor, który jest uaktywniany pewnym adresem pochodzącym z szyny adresowej i dekodowanym przez dekoder adresów. Po przejściu przez bufor konkretna wartość jest podana na szynę danych. Dodatkowo dekoder uruchamia bufor, któty generuje odpowiednie wartości w celu możliwości wpisania w przetwornik a/c i demultiplekser

INSTRUKCJE JĘZYKA Q-BASIC

1.    SCREEN mode% - ustawia tryb, w jakim będą wyświetlane informacje na ekranie. Wartości zawierają się w graniach od 0 do 13.

2.    [ LET ] zmienna = wyrażenie

Instrukcja ta przypisuje zmiennej wartość wyrażenia.

Słowo LET można pominąć.
