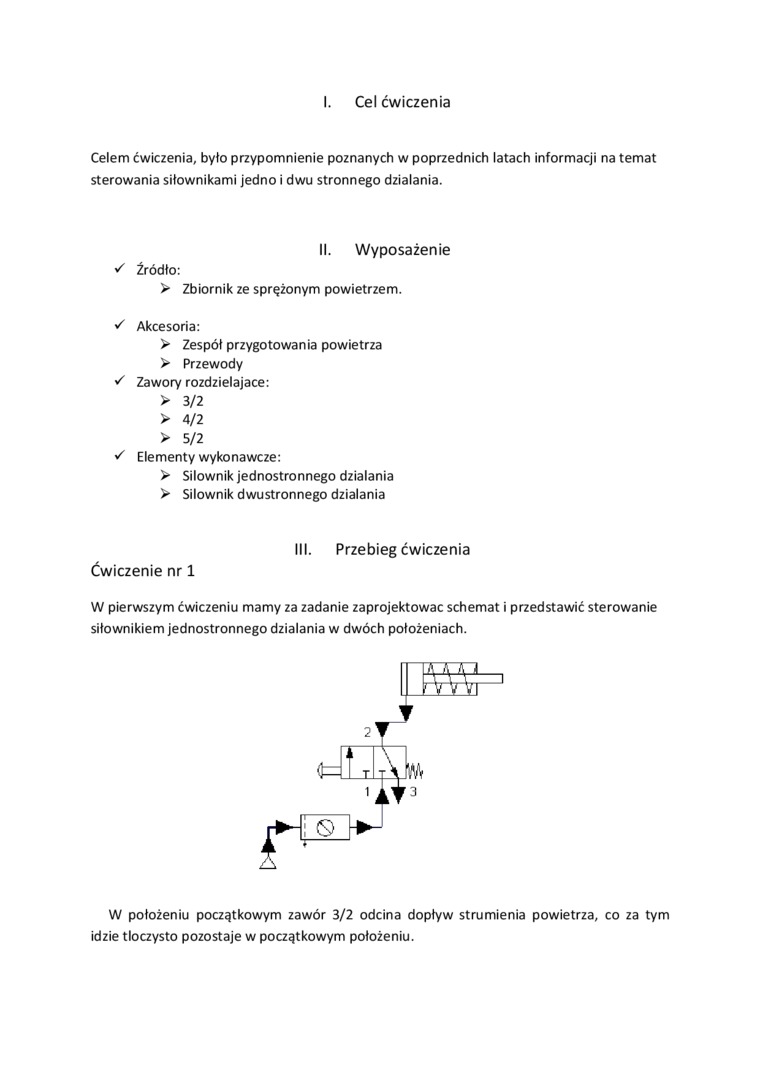

I. Cel ćwiczenia

Celem ćwiczenia, było przypomnienie poznanych w poprzednich latach informacji na temat sterowania siłownikami jedno i dwu stronnego działania.

✓

Źródło:

Wyposażenie

> Zbiornik ze sprężonym powietrzem.

S Akcesoria:

>    Zespół przygotowania powietrza

>    Przewody

S Zawory rozdzielające:

>    3/2

>    4/2

>    5/2

S Elementy wykonawcze:

>    Siłownik jednostronnego działania

>    Siłownik dwustronnego działania

Przebieg ćwiczenia

Ćwiczenie nr 1

W pierwszym ćwiczeniu mamy za zadanie zaprojektować schemat i przedstawić sterowanie siłownikiem jednostronnego działania w dwóch położeniach.

W położeniu początkowym zawór 3/2 odcina dopływ strumienia powietrza, co za tym idzie tloczysto pozostaje w początkowym położeniu.
