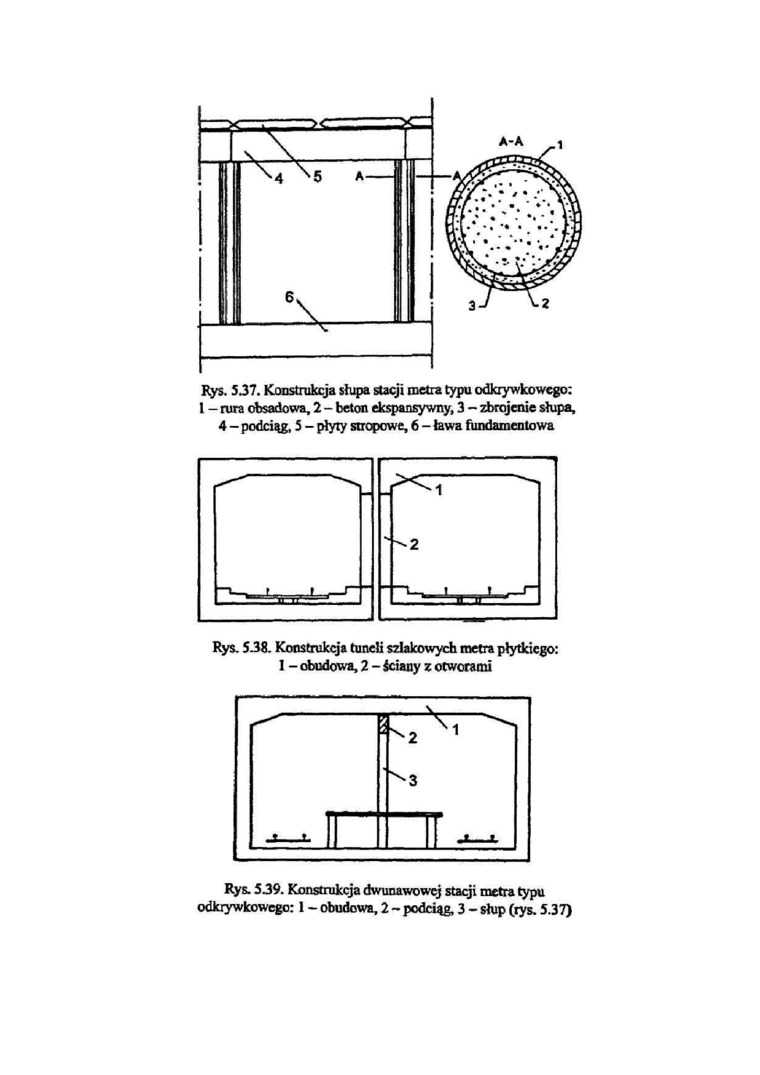

Rys. 537. Konstrukcja słupa stacji metra typu odkrywkowego: l - rura obsadowa, 2 - beton ekspansywny, 3 - zbrojenie słupa, 4 — podciąg, 5 - płyty stropowe, 6 - ława fundamentowa

Rys. 538. Konstrukcja tuneli szlakowych metra płytkiego: 1 - obudowa, 2 - ściany z otworami

Rys. 539. Konstrukcja dwunawowej stacji metra typu odkrywkowego: 1 - obudowa, 2 ~ podciąg, 3 - słup (rys. 537)
