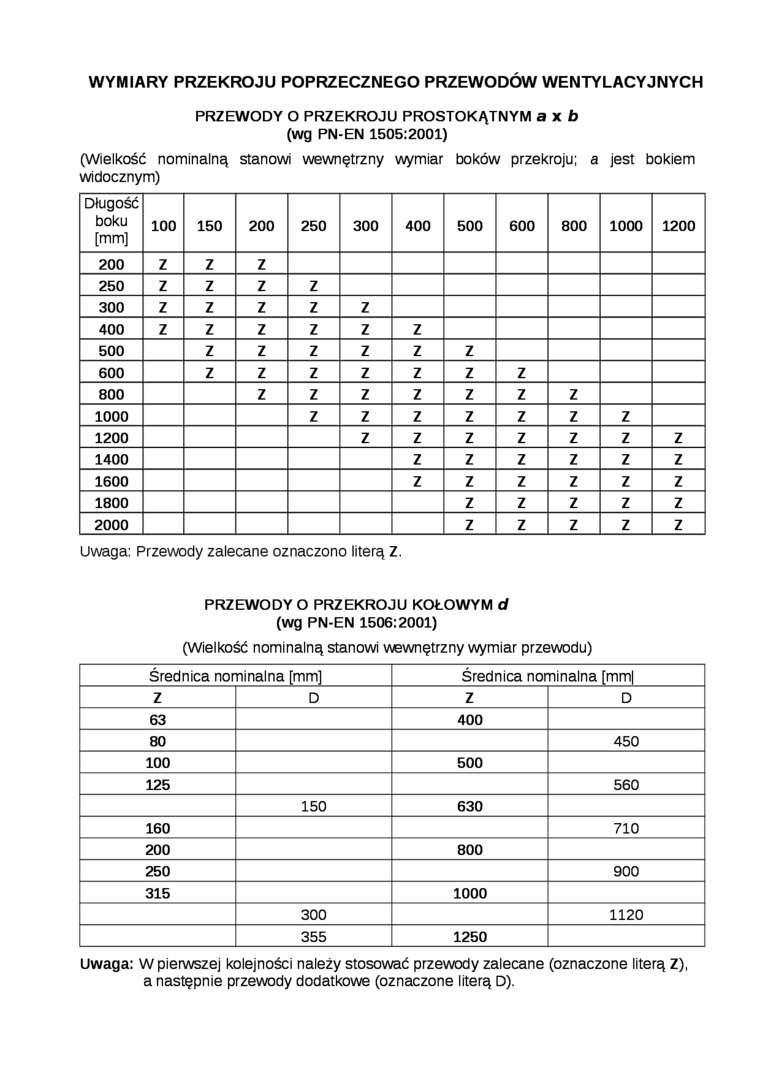

WYMIARY PRZEKROJU POPRZECZNEGO PRZEWODÓW WENTYLACYJNYCH

PRZEWODY O PRZEKROJU PROSTOKĄTNYM a X b (wg PN-EN 1505:2001)

(Wielkość nominalną stanowi wewnętrzny wymiar boków przekroju; a jest bokiem widocznym)

Długość

boku

[mm]

100

150

200

250

300

400

500

600

800

1000

1200

200

Z

Z

Z

250

z

z

z

Z

300

z

z

z

z

Z

400

z

z

z

z

z

Z

500

z

z

z

z

z

Z

600

z

z

z

z

z

z

z

800

z

z

z

z

z

z

z

1000

z

z

z

z

z

z

z

1200

z

z

z

z

z

z

z

1400

z

z

z

z

z

z

1600

z

z

z

z

z

z

1800

z

z

z

z

z

2000

z

z

z

z

z

Uwaga: Przewody zalecane oznaczono literą Z.

PRZEWODY O PRZEKROJU KOŁOWYM d (wg PN-EN 1506:2001)

(Wielkość nominalną stanowi wewnętrzny wymiar przewodu)

Średnica nominalna [mm]

Średnica nominalna [mml

Z

D

Z

D

63

400

80

450

100

500

125

560

150

630

160

710

200

800

250

900

315

1000

300

1120

355

1250

Uwaga: W pierwszej kolejności należy stosować przewody zalecane (oznaczone literą Z), a następnie przewody dodatkowe (oznaczone literą D).
