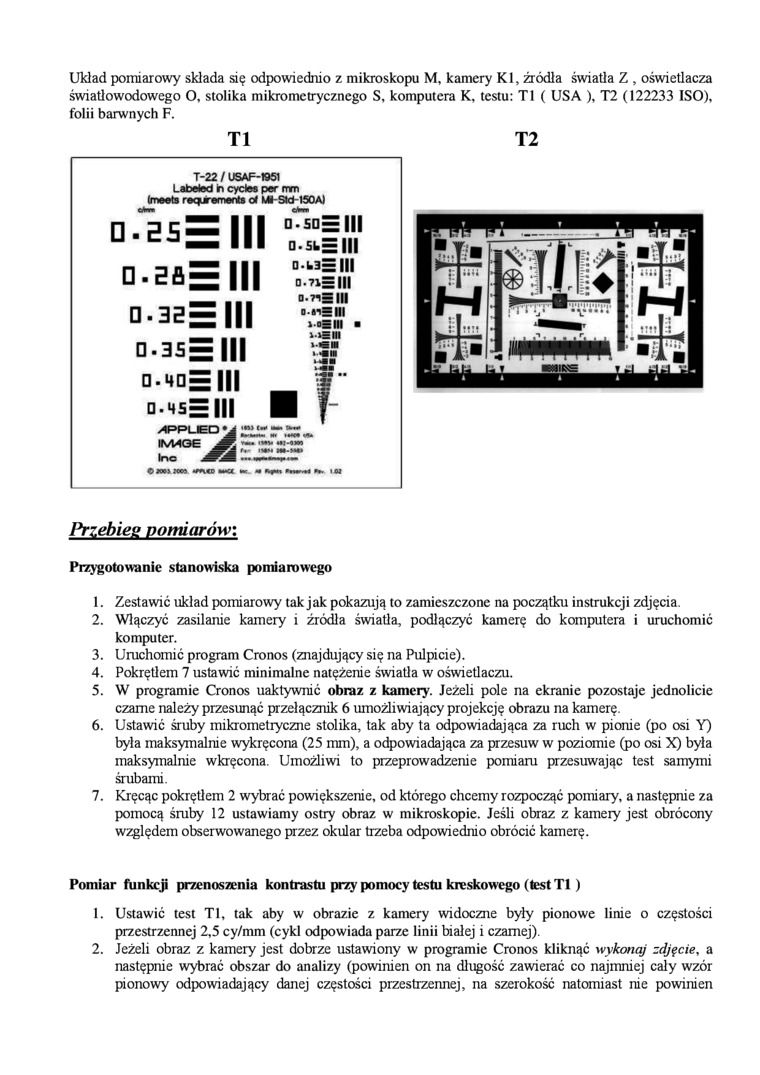

Układ pomiarowy składa się odpowiednio z mikroskopu M, kamery K1, źródła światła Z , oświetlacza światłowodowego O, stolika mikrometryczncgo S, komputera K, testu: Tl ( USA ), T2 (122233 ISO), folii barwnych F.

Tl    T2

Przebieg pomiarów:

Przygotowanie stanowiska pomiarowego

1.    Zestawić układ pomiarowy tak jak pokazują to zamieszczone na początku instrukcji zdjęcia.

2.    Włączyć zasilanie kamery i źródła światła, podłączyć kamerę do komputera i uruchomić komputer.

3.    Uruchomić program Cronos (znajdujący się na Pulpicie).

4.    Pokrętłem 7 ustawić minimalne natężenie światła w oświetlaczu.

5.    W programie Cronos uaktywnić obraz z kamery. Jeżeli pole na ekranie pozostaje jednolicie czarne należy przesunąć przełącznik 6 umożliwiający projekcję obrazu na kamerę.

6.    Ustawić śruby mikrometryczne stolika, tak aby ta odpowiadająca za ruch w pionie (po osi Y) była maksymalnie wykręcona (25 mm), a odpowiadająca za przesuw w poziomie (po osi X) była maksymalnie wkręcona. Umożliwi to przeprowadzenie pomiaru przesuwając test samymi śrubami.

7.    Kręcąc pokrętłem 2 wybrać powiększenie, od którego chcemy rozpocząć pomiary, a następnie za pomocą śruby 12 ustawiamy ostry obraz w mikroskopie. Jeśli obraz z karnety jest obrócony względem obserwowanego przez okular trzeba odpowiednio obrócić kamerę.

Pomiar funkcji przenoszenia kontrastu przy pomocy testu kreskowego (test Tl )

1.    Ustawić test Tl, tak aby w obrazie z kamery widoczne były pionowe linie o częstości przestrzennej 2,5 cy/mm (cykl odpowiada parze linii białej i czarnej).

2.    Jeżeli obraz z kamery jest dobrze ustawiony w programie Cronos kliknąć wykonaj zdjęcie, a następnie wybrać obszar do analizy (powinien on na długość zawierać co najmniej cały wzór pionowy odpowiadający danej częstości przestrzennej, na szerokość natomiast nic powinien
