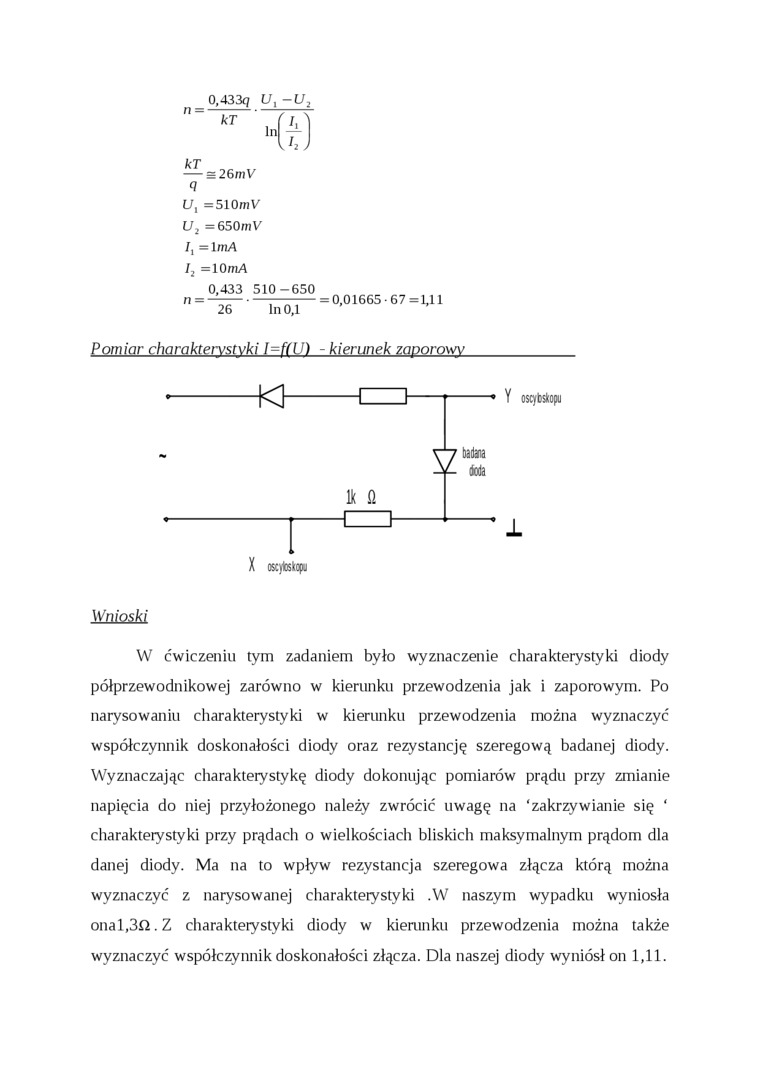

0,433q U, -U2 kT


<ł)


kT

<1

U.

U

I,


— = 26mV


= 510 mV = 650mV = ImA = 10 mA

0,433 510-650 26 ' ln 0,1


= 0,01665-67=1,11


Pomiar choroktęiystyki l=f(V) - kierunek zapomwy


Y oscybskopu


1

Wnioski

W ćwiczeniu tym zadaniem było wyznaczenie charakterystyki diody półprzewodnikowej zarówno w kierunku przewodzenia jak i zaporowym. Po narysowaniu charakterystyki w kierunku przewodzenia można wyznaczyć współczynnik doskonałości diody oraz rezystancję szeregową badanej diody. Wyznaczając charakterystykę diody dokonując pomiarów prądu przy zmianie napięcia do niej przyłożonego należy zwrócić uwagę na ‘zakrzywianie się ‘ charakterystyki przy prądach o wielkościach bliskich maksymalnym prądom dla danej diody. Ma na to wpływ rezystancja szeregowa złącza którą można wyznaczyć z narysowanej charakterystyki .W naszym wypadku wyniosła onal,3n.Z charakterystyki diody w kierunku przewodzenia można także wyznaczyć współczynnik doskonałości złącza. Dla naszej diody wyniósł on 1,11.
