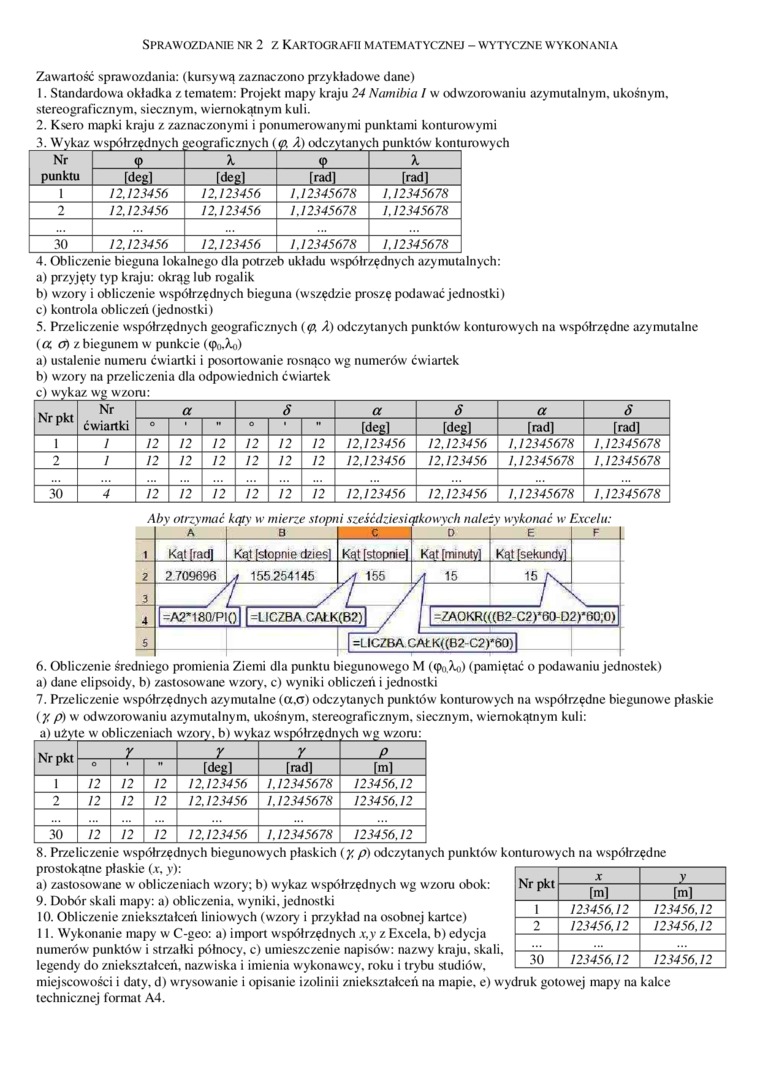

Sprawozdanie nr 2 z Kartografii matematycznej - wytyczne wykonania

Zawartość sprawozdania: (kursywą zaznaczono przykładow-e dane)

1.    Standardowa okładka z tematem: Projekt mapy kraju 24 Namibia I w odwzorowaniu azymutalnym, ukośnym, stereograficznym, siecznym, wiemokątnym kuli.

2.    Ksero mapki kraju z zaznaczonymi i ponumerowanymi punktami konturowymi

3. Wykaz, współrzędnych geograficznych (ę, A) odczytanych punktów konturowych

Nr

<P

X

<P

X

punktu

[deg]

[deg]

[rad]

[rad]

1

12.123456

12.123456

1.12345678

1.12345678

2

12,123456

12.123456

1.12345678

1.12345678

•••

...

...

...

30

12.123456

12.123456

1.12345678

1.12345678

4.    Obliczenie bieguna lokalnego dla potrzeb układu współrzędnych azymutalnych:

a)    przyjęty typ kraju: okrąg lub rogalik

b)    wzory i obliczenie współrzędnych bieguna (wszędzie proszę podawać jednostki)

c)    kontrola obliczeń (jednostki)

5.    Przeliczenie współrzędnych geograficznych (ę>. A) odczytanych punktów konturowrych na współrzędne azymutalne (a cf) z biegunem w punkcie (<po,Xo)

a)    ustalenie numeru ćwiartki i posortowanie rosnąco wrg numerów ćwiartek

b)    wzory na przeliczenia dla odpowiednich ćwiartek

Nr pkt

Nr

a

S

a

S

a

S

ćwiartki

o

"

o

*

[deg]

[deg]

[rądL

[rad]

1

1

12

12

12

12

12

12

12.123456

12.123456

1.12345678

1.12345678

2

1

12

12

12

12

12

12

12.123456

12.123456

1.12345678

1.12345678

...

...

...

...

...

...

...

...

...

...

30

4

12

12

12

12

12

12

12,123456

12.123456

1,12345678

1.12345678

Aby otrzymać kąty w mierze stopui sześćdziesiątkowych należy wykonać w Excelu,

A

B

D

E

F

i

Kąt (rad]

Kąt [stopnie dziesl

Kąt [stopniel

Kąt [minuty]

Kąt [sekundyl

2

2709696

A 155254145

A 155

Ą 15

15

3

_/

/ y

1 /

1

4

=A2*180/P!()| =LICZBA CAIK(B2)1 /

1 =ZAOKR(((B2-C2)'60-D2)*60;0)

5

=LICZBA CAŁK((B2-C2)*60)|_


6.    Obliczenie średniego promienia Ziemi dla punktu biegunowego M (<Po.Xo) (pamiętać o podawaniu jednostek) a) dane elipsoidy, b) zastosowane wzory, c) wyniki obliczeń i jednostki

7.    Przeliczenie współrzędnych azymutalne (a.o) odczytanych punktów konturowych na współrzędne biegunowe płaskie (Y> p) w odwzorowaniu azymutalnym. ukośnym, stereograficznym. siecznym, wiemokątnym kuli:

Nr pkt

_r

Y

Y

P

o

'

"

[deg]

frad]

[m]

1

12

12

12

12.123456

1.12345678

123456,12

2

12

12

12

12.123456

1.12345678

123456.12

...

...

...

•••

...

30

12

12

12

12.123456

1.12345678

123456.12

Nr pkt

X

y

[m]

[m]

1

123456.12

123456.12

2

123456.12

123456.12

...

30

123456.12

123456.12


8.    Przeliczenie współrzędnych biegunowych płaskich (/ p) odczytanych punktów konturowych na współrzędne prostokątne płaskie (.r, >):

a) zastosowane w- obliczeniach wzory: b) wykaz współrzędnych wg wzoru obok:

9.    Dobór skali mapy: a) obliczenia, wyniki, jednostki

10.    Obliczenie zniekształceń liniowych (wzory i przykład na osobnej kartce)

11.    Wykonanie mapy w C-geo: a) import współrzędnych x.y z Excela. b) edycja numerów' punktów i strzałki północy, c) umieszczenie napisów: nazwy kraju, skali, legendy do zniekształceń, nazwiska i imienia wykonawcy, roku i trybu studiów, miejscowości i daty, d) wrysowanie i opisanie izolinii zniekształceń na mapie, e) w ydruk gotowej mapy na kalce technicznej format A4.
