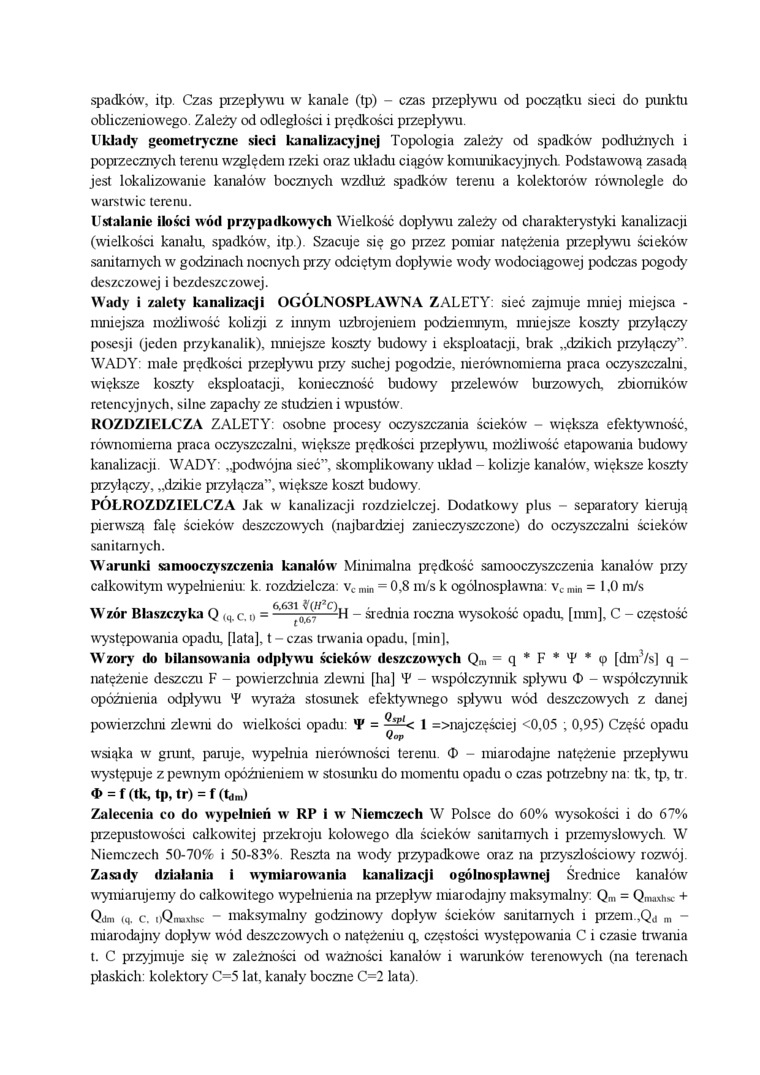

spadków, itp. Czas przepływu w kanale (tp) - czas przepływu od początku sieci do punktu obliczeniowego. Zależy od odległości i prędkości przepływu.

Układy geometryczne sieci kanalizacyjnej Topologia zależy od spadków podłużnych i poprzecznych terenu względem rzeki oraz układu ciągów komunikacyjnych. Podstawową zasadą jest lokalizowanie kanałów bocznych wzdłuż spadków terenu a kolektorów równolegle do warstwie terenu.

Ustalanie ilości wód przy padkowych Wielkość dopływu zależy od charakterystyki kanalizacji (wielkości kanału, spadków, itp). Szacuje się go przez pomiar natężenia przepływu ścieków sanitarnych w godzinach nocnych przy odciętym dopływie wody wodociągowej podczas pogody deszczowej i bezdeszczowej.

Wady i zalety kanalizacji OGÓLNOSPŁAWNA ZALETY: sieć zajmuje mniej miejsca -mniejsza możliwość kolizji z innym uzbrojeniem podziemnym, mniejsze koszty przyłączy posesji (jeden przykanalik), mniejsze koszty budowy i eksploatacji, brak „dzikich przyłączy”. WADY: małe prędkości przepływu przy suchej pogodzie, nierównomierna praca oczyszczalni, większe koszty eksploatacji, konieczność budowy przelewów' burzowych zbiorników retencyjnych, silne zapachy ze studzien i wpustów.

ROZDZIELCZA ZALETY: osobne procesy oczyszczania ścieków - większa efektywność, równomierna praca oczyszczalni, większe prędkości przepływu, możliwość etapowania budowy' kanalizacji. WADY: „podwójna sieć”, skomplikowany układ - kolizje kanałów, większe koszty przyłączy, „dzikie przyłącza”, większe koszt budowy.

PÓLROZDZIELCZA Jak w kanalizacji rozdzielczej. Dodatkowy plus - separatory kierują pienvszą falę ścieków deszczowych (najbardziej zanieczyszczone) do oczyszczalni ścieków sanitarnych.

Warunki samooczyszczenia kanałów Minimalna prędkość samooczyszczenia kanałów' przy' całkowitym wypełnieniu: k. rozdzielcza: vc = 0,8 m/s k ogólnosplaw'na: vc min = 1.0 m/s

6 631 ^(//^C)

Wzór Blaszczy ka Q <M.c.o =    t067—-H - średnia roczna wysokość opadu, [mm], C - częstość

występow'ania opadu, [lata], t - czas trwania opadu, [min].

Wzory do bilansowania odpływu ścieków deszczowych Qm = q*F*4/*<p [dmVs] q -natężenie deszczu F - powri erze lima zlewni [ha] T - współczynnik spływu <D - współczynnik opóźnienia odpływu T wyraża stosunek efektywnego spływu wód deszczowych z danej powierzchni zlewnii do wielkości opadu: 4* =    1 =>najczęściej <0,05 ; 0,95) Część opadu

Qop

wsiąka w gnmt, panije, wypełnia nierówności terenu. <D - miarodajne natężenie przepływu występuje z pewnym opóźnieniem w stosunku do momentu opadu o czas potrzebny na: tk, tp, tr. <b = f (tk, tp, tr) = f (tdm)

Zalecenia co do wypełnień wr RP i w Niemczech W Polsce do 60% wysokości i do 67% przepustowości całkowitej przekroju kołowego dla ścieków sanitarnych i przemysłowych. W Niemczech 50-70% i 50-83%. Reszta na wody przypadkowe oraz na przyszłościowy rozwój. Zasady działania i wymiarowania kanalizacji ogólnospławnej Średnice kanałów wymiarujemy do całkowitego wypełnienia na przepływ miarodajny maksymalny: Qm = Qmaxhx + Qdm (q. c. uQnn*hsc - maksymalny godzinowy dopływ ścieków sanitarnych i przem ,Qd m -miarodajny dopływ wód deszczowych o natężeniu q, częstości występowania C i czasie trwania t. C przyjmuje się w zależności od w'ażności kanałów i warunków terenowych (na terenach płaskich: kolektory C=5 lat, kanały boczne C=2 lata).
