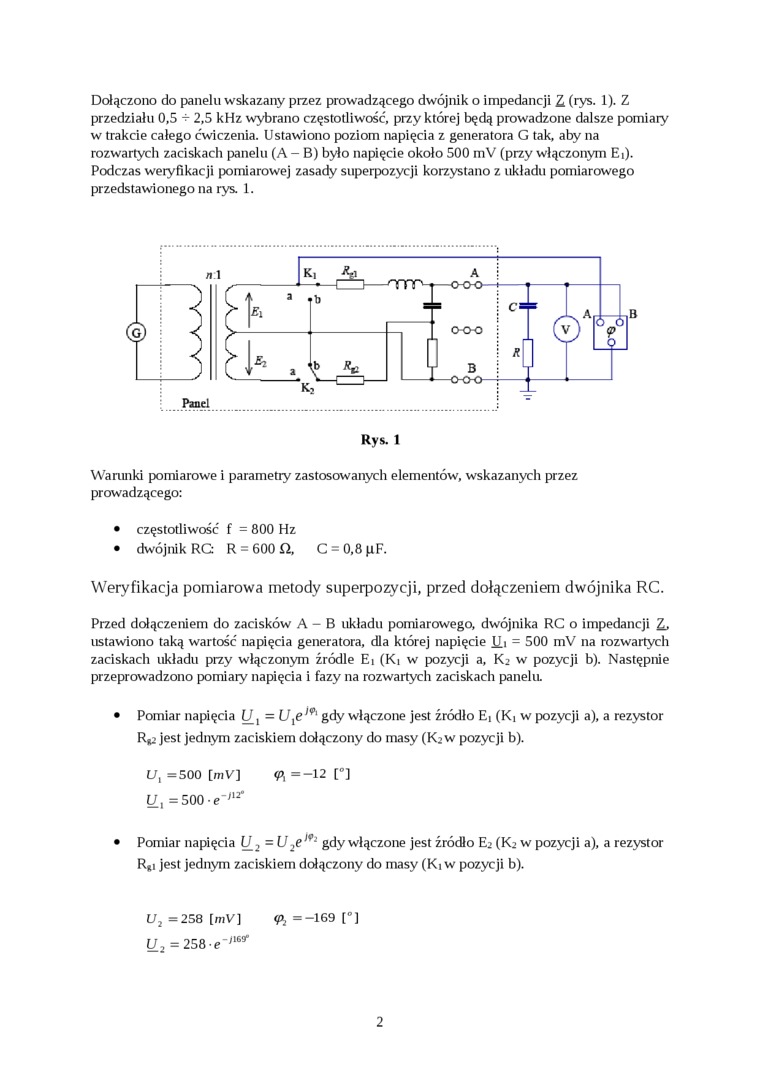

Dołączono do panelu wskazany przez prowadzącego dwójnik o impedancji £ (rys. 1). Z przedziału 0,5    2,5 kHz wybrano częstotliwość, przy której będą prowadzone dalsze pomiary

w trakcie całego ćwiczenia. Ustawiono poziom napięcia z generatora G tak, aby na rozwartych zaciskach panelu (A - B) było napięcie około 500 mV (przy włączonym Ei). Podczas weryfikacji pomiarowej zasady superpozycji korzystano z układu pomiarowego przedstawionego na rys. 1.

Rys. 1

Warunki pomiarowe i parametry zastosowanych elementów, wskazanych przez prowadzącego:

•    częstotliwość f = 800 Hz

•    dwójnik RC R = 600 £2, C = 0,8 pF.

Weryfikacja pomiarowa metody superpozycji, przed dołączeniem dwójnika RC.

Przed dołączeniem do zacisków A - B układu pomiarowego, dwójnika RC o impedancji £, ustawiono taką wartość napięcia generatora, dla której napięcie iii = 500 mV na rozwartych zaciskach układu przy włączonym źródle Ei (Ki w pozycji a, K2 w pozycji b). Następnie przeprowadzono pomiary napięcia i fazy na rozwartych zaciskach panelu.

•    Pomiar napięcia U_l = U_xe^,ę' gdy włączone jest źródło Ei (Ki w pozycji a), a rezystor R*2 jest jednym zaciskiem dołączony do masy (K^ w pozycji b).

U_y =500 [mV] (py =—12 [°]

Uy =500 e“'¹²*

•    Pomiar napięcia U ₂ = U₂e^l9: gdy włączone jest źródło E2 (K2 w pozycji a), a rezystor R,i jest jednym zaciskiem dołączony do masy (Ki w pozycji b).

U₂ =258 [mV] <fK =-169 [°1

U₂ = 258 e-^)l6sr
