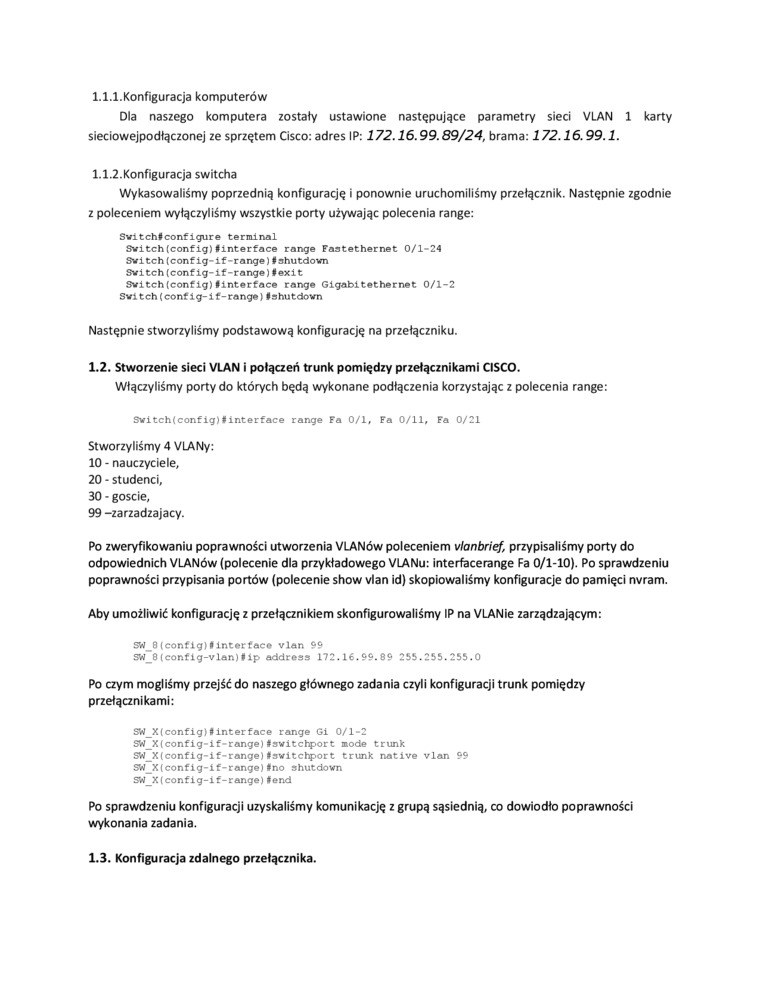

1.1.1.Konfiguracja komputerów

Dla naszego komputera zostały ustawione następujące parametry sieci VLAN 1 karty sieciowejpodłączonej ze sprzętem Cisco: adres IP: 172.16.99.89/24, brama: 172.16.99.1.

1.1.2.Konfiguracja switcha

Wykasowaliśmy poprzednią konfigurację i ponownie uruchomiliśmy przełącznik. Następnie zgodnie z poleceniem wyłączyliśmy wszystkie porty używając polecenia rangę:

Switchfconfigure terminal

Svitch(config)finterface rangę Faatethernet 0/1-24 Switch(config-if-range)9shutdovn Svitch(config-if-rangę)#exit

Switch(config)finterface rangę Gigabitethernet 0/1-2 Svitch(config-if-range)fahutdown

Następnie stworzyliśmy podstawową konfigurację na przełączniku.

1.2. Stworzenie sieci VLAN i połączeń trunk pomiędzy przełącznikami CISCO.

Włączyliśmy porty do których będą wykonane podłączenia korzystając z polecenia rangę:

Svitch(config)finterface rangę Fa 0/1, Fa 0/11, Fa 0/21

Stworzyliśmy 4 VLANy:

10 - nauczyciele,

20 - studenci,

30 - goście,

99 -zarzadzajacy.

Po zweryfikowaniu poprawności utworzenia VLANów poleceniem vlanbrief, przypisaliśmy porty do odpowiednich VLANów (polecenie dla przykładowego VLANu: interfacerange Fa 0/1-10). Po sprawdzeniu poprawności przypisania portów (polecenie show vlan id) skopiowaliśmy konfiguracje do pamięci nvram.

Aby umożliwić konfigurację z przełącznikiem skonfigurowaliśmy IP na VLANie zarządzającym:

SW_8(config)finterface vlan 99

SW_8(config-vlan)fip addreaa 172.16.99.89 255.255.255.0

Po czym mogliśmy przejść do naszego głównego zadania czyli konfiguracji trunk pomiędzy przełącznikami:

SW_X(config)finterface rangę Gi 0/1-2

SW_X(config-if-range)fawitchport modę trunk

SW_X(config-if-range)fawitchport trunk native vlan 99

SW_X(config-if-rangę)fno ahutdown

SW_X(config-if-range)fend

Po sprawdzeniu konfiguracji uzyskaliśmy komunikację z grupą sąsiednią, co dowiodło poprawności wykonania zadania.

1.3. Konfiguracja zdalnego przełącznika.
