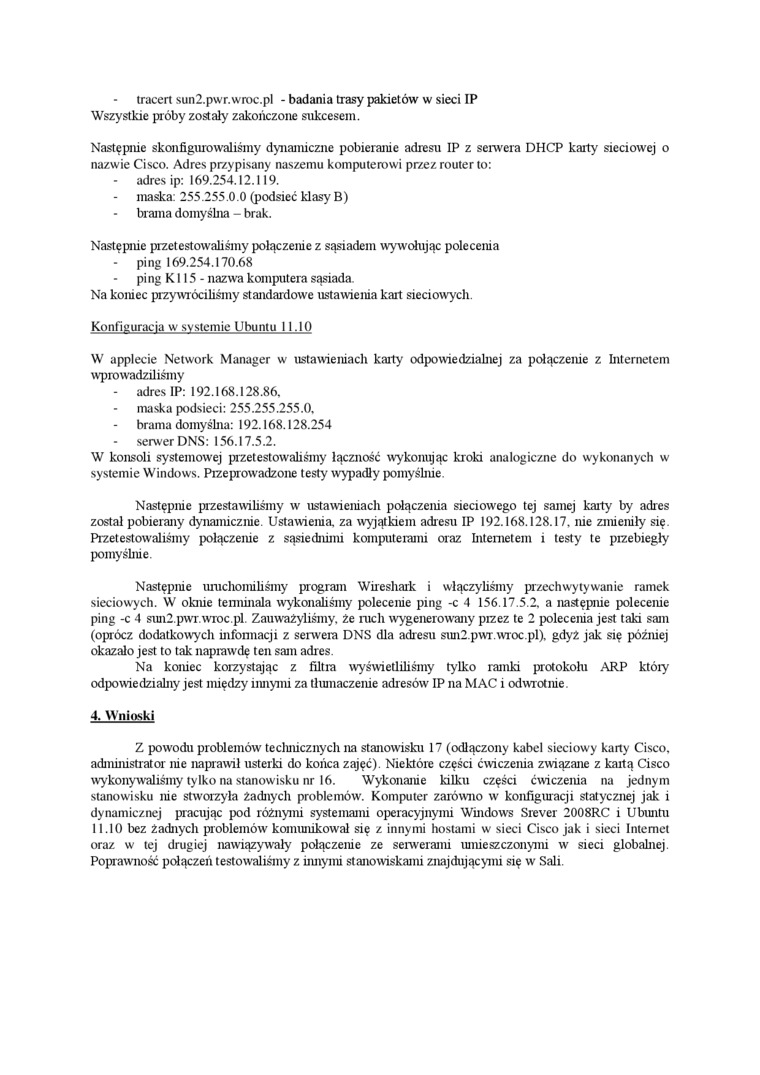

tracert sun2.pwr.wroc.pl - badania trasy pakietów w sieci IP Wszystkie próby zostały zakończone sukcesem.

Następnie skonfigurowaliśmy dynamiczne pobieranie adresu IP z serwera DHCP karty sieciowej o nazwie Cisco. Adres przypisany naszemu komputerowi przez router to: adres ip: 169.254.12.119. maska: 255.255.0.0 (podsieć klasy B) brama domyślna - brak.

Następiue przetestowaliśmy połączenie z sąsiadem wywołując polecenia

-    ping 169.254.170.68

ping K115 - nazwa komputera sąsiada.

Na koniec przywróciliśmy standardowe ustawienia kart sieciowych.

Konfiguracja w systemie Ubuntu 11.10

W applecie NetWork Manager w ustawieniach karty odpowiedzialnej za połączenie z Internetem wprowadziliśmy

-    adres IP: 192.168.128.86. maska podsieci: 255.255.255.0. brama domyślna: 192.168.128.254 serwer DNS: 156.17.5.2.

W konsoli systemowej przetestow^raliśmy łączność wykonując kroki analogiczne do wykonanych w systemie Windows. Pizeprowadzone testy wypadły pomyślnie.

Następiue przestawiliśmy w^r ustawieniach połączenia sieciowego tej samej karty by adres został pobierany dynamicznie. Ustawienia, za wyjątkiem adresu IP 192.168.128.17. nie zmieniły się. Przetestowaliśmy połączenie z sąsiednimi komputerami oraz Internetem i testy te pizebiegły pomyślnie.

Następnie uruchomiliśmy program Wireshark i włączyliśmy przechwytywanie ramek sieciowych. W okme temunala wykonaliśmy polecenie ping -c 4 156.17.5.2. a następiue polecenie ping -c 4 sun2.pwr wToc.pl Zauważyliśmy, że nich wygenerowany pizez te 2 polecenia jest taki sam (oprócz dodatkowych infonnacji z serwem DNS dla adresu sun2.pwr.wroc.pl), gdyż jak się później okazało jest to tak naprawdę ten sam adres.

Na koniec korzystając z filtra wyświetliliśmy tylko ramki protokołu ARP któiy odpowiedzialny jest między iiuiymi za tłumaczenie adresów IP na MAC i odwrotnie.

4. Wnioski

Z powodu problemów technicznych na stanowisku 17 (odłączony kabel sieciowy karty Cisco, administrator nie naprawił usterki do końca zajęć). Niektóre części ćwiczema związane z kaitą Cisco wykonywaliśmy tylko na stanowisku nr 16. Wykonanie kilku części ćwiczeiua na jednym stanowisku nie stworzyła żadnych problemów. Komputer zarówno w konfigiuacji statycznej jak i dynamicznej pracując pod różnymi systemami operacyjnymi Windows Srever 2008RC i Ubuntu 11.10 bez żadnych problemów komunikował się z innymi hostami w sieci Cisco jak i sieci Internet oraz w tej drugiej nawiązywały połączenie ze serweranu umieszczonynu w sieci globalnej. Poprawność połączeń testowaliśmy z iimymi stanowiskami znajdującymi się w Sali.
