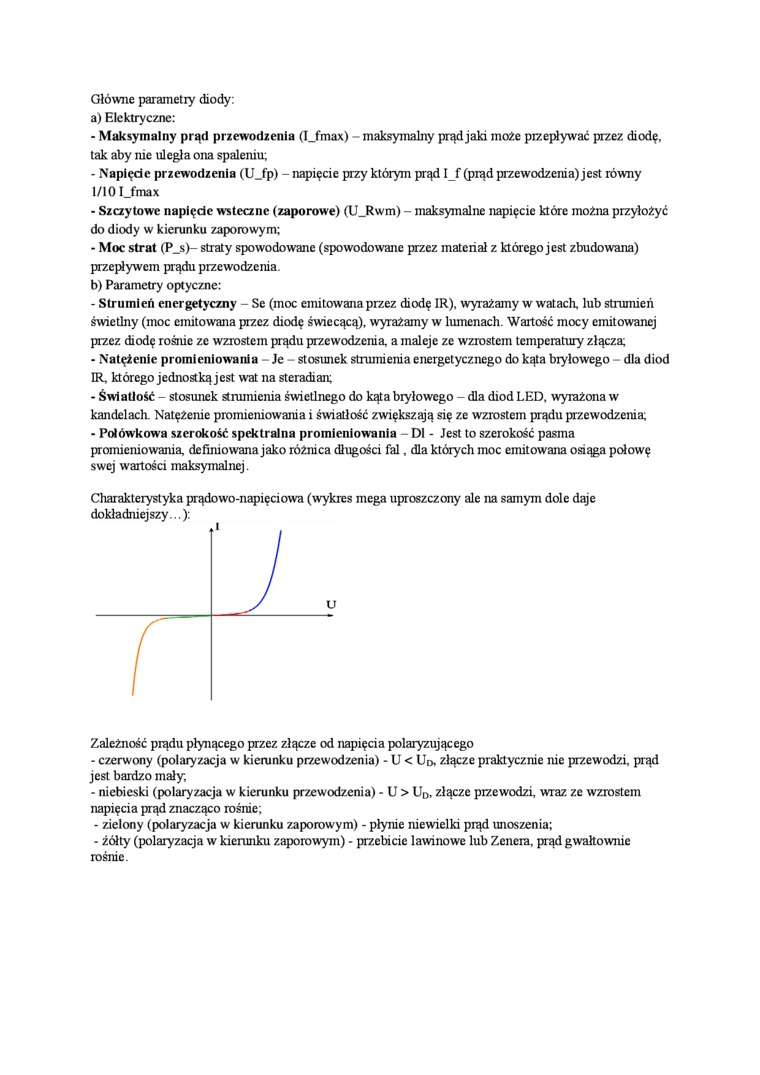

Główne parametry diody:

a)    Elektryczne:

-    Maksymalny prąd przewodzenia (I_fmax) - maksymalny prąd jaki może przepływać przez diodę, tak aby nie uległa ona spaleniu;

-    Napięcie przewodzenia (U_fp) - napięcie przy którym prąd I f (prąd przewodzenia) jest równy 1/10 I_fmax

-    Szczytowe napięde wsteczne (zaporowe) (U_Rwm) - maksymalne napięcie które można przyłożyć do diody w kierunku zaporowym;

-    Moc strat (P_s)- straty spowodowane (spowodowane przez materiał z którego jest zbudowana) przepływem prądu przewodzenia.

b)    Parametry optyczne:

-    Strumień energetyczny - Se (moc emitowana przez diodę IR), wyrażamy w watach, lub strumień świetlny (moc emitowana przez diodę świecącą), wyrażamy w lumenach. Wartość mocy emitowanej przez diodę rośnie ze wzrostem prądu przewodzenia, a maleje ze wzrostem temperatury złącza;

-    Natężenie promieniowania Je stosunek strumienia energetycznego do kąta bryłowego dla diod IR, którego jednostką jest wat na steradian;

-    Światłość - stosunek strumienia świetlnego do kąta bryłowego - dla diod LED, wyrażona w kandelach. Natężenie promieniowania i światłość zwiększają się ze wzrostem prądu przewodzenia;

-    Połówkowa szerokość spektralna promieniowania - Dl - Jest to szerokość pasma promieniowania, definiowana jako różnica długości fal, dla których moc emitowana osiąga połowę swej wartości maksymalnej.

Charakterystyka prądowo-napięciowa (wykres mega uproszczony ale na samym dole daje dokładniejszy...):

Zależność prądu płynącego przez złącze od napięcia polaryzującego

-    czerwony (polaryzacja w kierunku przewodzenia) - U < Ud. złącze praktycznie nie przewodzi, prąd jest bardzo mały,

-    niebieski (polaryzacja w kierunku przewodzenia) - U > Ud, złącze pizewodzi, wraz ze wzrostem napięcia prąd znacząco rośnie;

-    zielony (polaryzacja w kierunku zaporowym) - płynie niewielki prąd unoszenia;

-    żółty (polaryzacja w kierunku zaporowym) - przebicie lawinowe lub Zenera, prąd gwałtownie rośnie.
