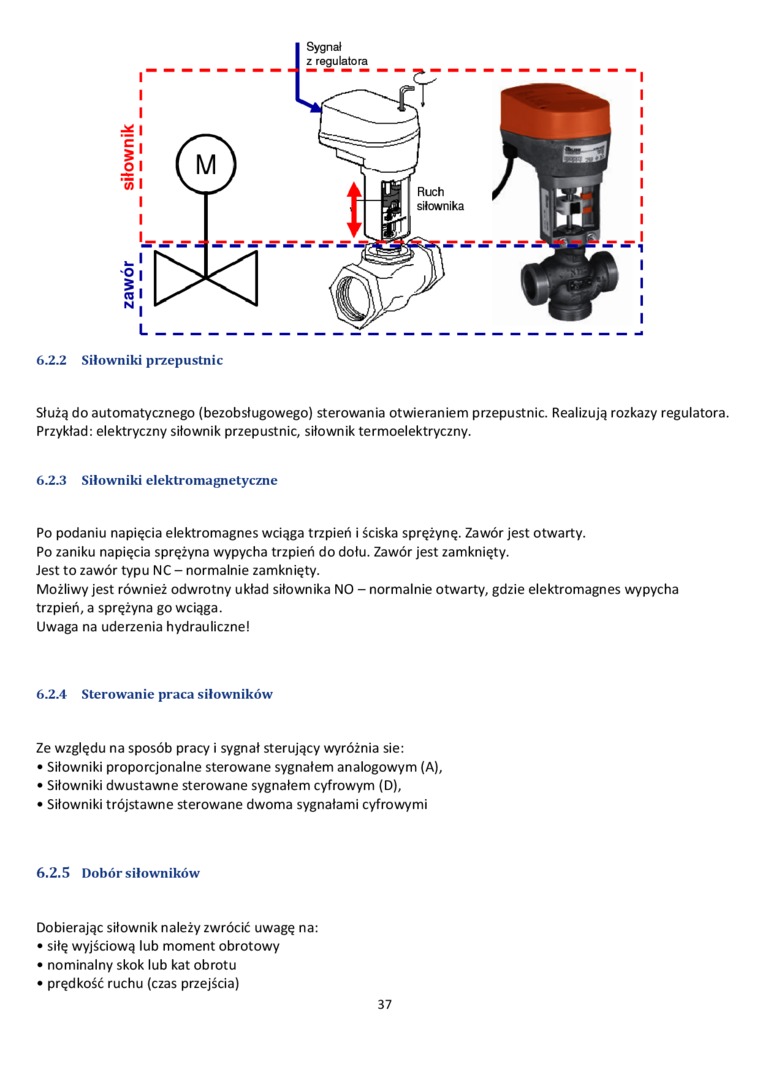

6.2.2 Siłowniki przepustnic

Służą do automatycznego (bezobsługowego) sterowania otwieraniem przepustnic. Realizują rozkazy regulatora. Przykład: elektryczny siłownik przepustnic, siłownik termoelektryczny.

6.2.3 Siłowniki elektromagnetyczne

Po podaniu napięcia elektromagnes wciąga trzpień i ściska sprężynę. Zawór jest otwarty.

Po zaniku napięcia sprężyna wypycha trzpień do dołu. Zawór jest zamknięty.

Jest to zawór typu NC - normalnie zamknięty.

Możliwy jest również odwrotny układ siłownika NO - normalnie otwarty, gdzie elektromagnes wypycha trzpień, a sprężyna go wciąga.

Uwaga na uderzenia hydrauliczne!

6.2.4 Sterowanie praca siłowników

Ze względu na sposób pracy i sygnał sterujący wyróżnia sie:

•    Siłowniki proporcjonalne sterowane sygnałem analogowym (A),

•    Siłowniki dwustawne sterowane sygnałem cyfrowym (D),

•    Siłowniki trójstawne sterowane dwoma sygnałami cyfrowymi

6.2.5 Dobór siłowników

Dobierając siłownik należy zwrócić uwagę na:

•    siłę wyjściową lub moment obrotowy

•    nominalny skok lub kat obrotu

•    prędkość ruchu (czas przejścia)
