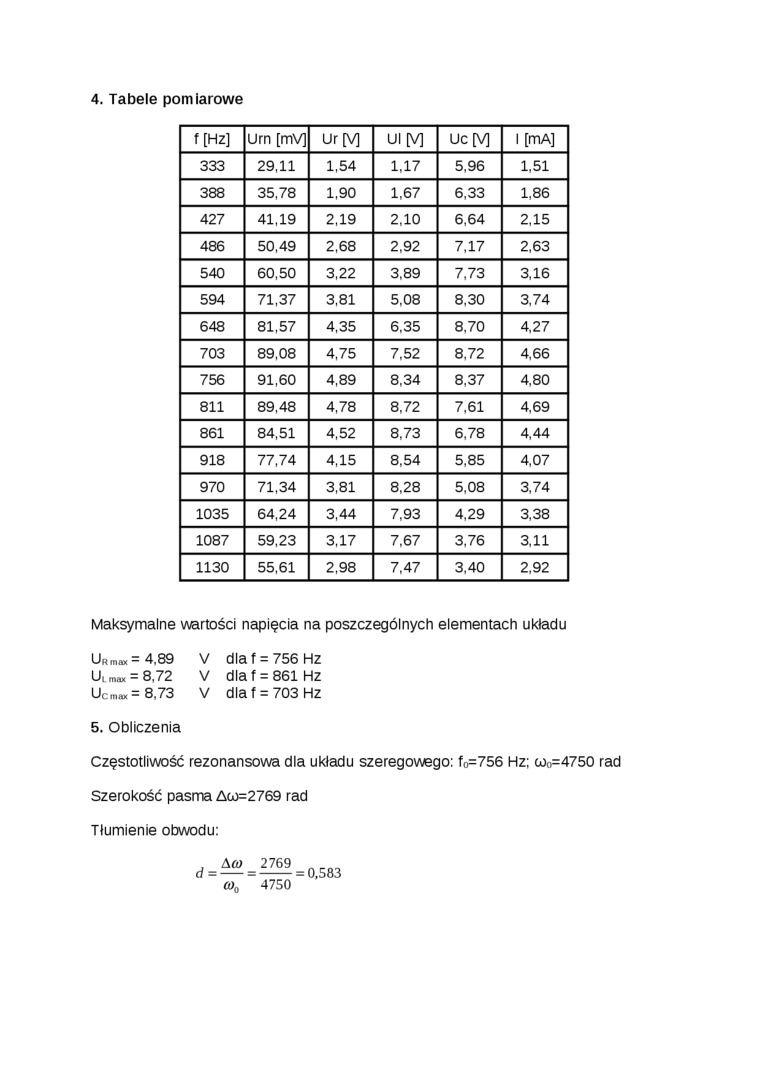

4. Tabele pomiarowe

f [HZ]	Urn [mV]	Ur[V]	ui M	UC[V]	l [mA]
333	29,11	1,54	1,17	5.96	1,51
388	35,78	1,90	1,67	6.33	1,86
427	41,19	2,19	2,10	6,64	2,15
486	50,49	2,68	2,92	7,17	2,63
540	60,50	3,22	3,89	7,73	3,16
594	71,37	3,81	5.08	8.30	3.74
648	81,57	4,35	6.35	8.70	4.27
703	89,08	4,75	7,52	8.72	4.66
756	91,60	4,89	8.34	8.37	4.80
811	89,48	4,78	8,72	7.61	4,69
861	84,51	4,52	8,73	6,78	4,44
918	77,74	4,15	8,54	5,85	4,07
970	71,34	3,81	8,28	5,08	3,74
1035	64,24	3,44	7,93	4,29	3,38
1087	59,23	3,17	7,67	3,76	3.11
1130	55,61	2,98	7.47	3,40	2,92

Maksymalne wartości napięcia na poszczególnych elementach układu

Urmax⁼ 4,89    V    dla f= 756    HZ

Ui max = 8,72    V    dla f = 861    HZ

Ucmax= 8,73    V    dla f = 703    Hz

5. Obliczenia

Częstotliwość rezonansowa dla układu szeregowego: f₀=756 Hz: (Oo=4750 rad Szerokość pasma Aco=2769 rad Tłumienie obwodu:

d

&(0

(0_Q

2769

4750

= 0,583
