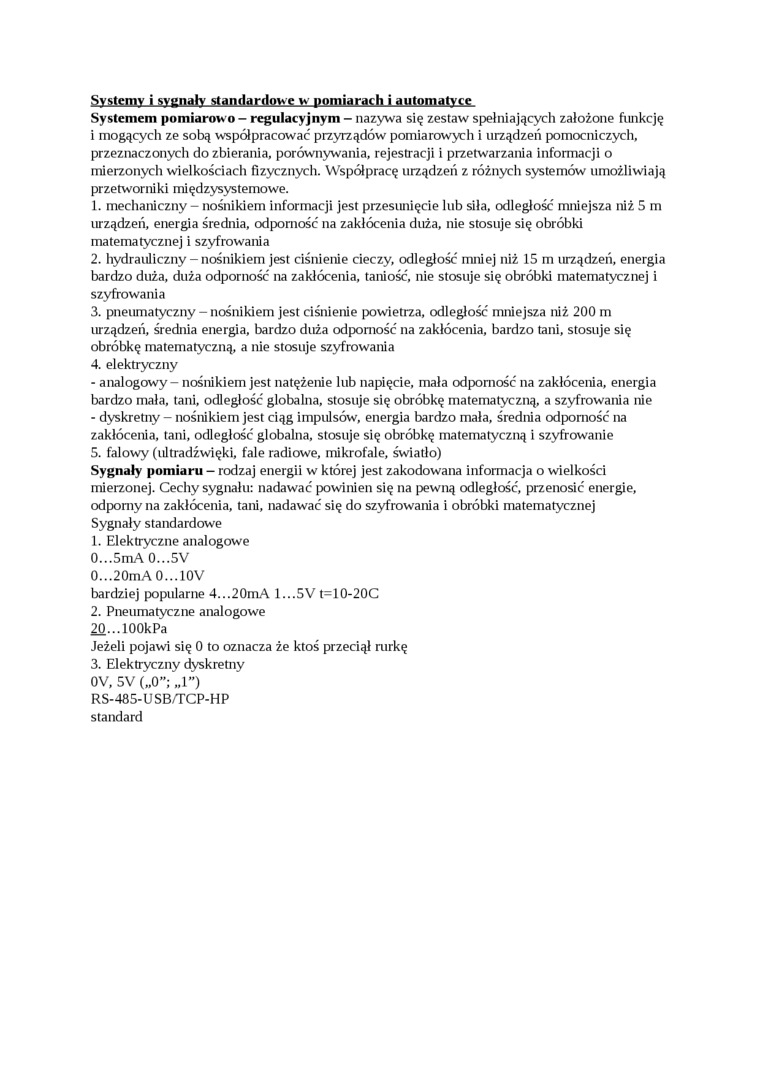

Systemy i sygnały standardowe w poniiaracbJ_4uimiiLtX-<:ę-

Systemem pomiarowo - regulacyjnym - nazywa się zestaw spełniających założone funkcję i mogących ze sobą współpracować przyrządów pomiarowych i urządzeń pomocniczych, przeznaczonych do zbierania, porównywania, rejestracji i przetwarzania informacji o mierzonych wielkościach fizycznych. Współpracę urządzeń z różnych systemów umożliwiają przetworniki międzysystemowe.

1.    mechaniczny - nośnikiem informacji jest przesunięcie lub siła, odległość mniejsza niż 5 m urządzeń, energia średnia, odporność na zakłócenia duża, nie stosuje się obróbki matematycznej i szyfrowania

2.    hydrauliczny - nośnikiem jest ciśnienie cieczy, odległość mniej niż 15 m urządzeń, energia bardzo duża, duża odporność na zakłócenia, taniość, nie stosuje się obróbki matematycznej i szyfrowania

3.    pneumatyczny - nośnikiem jest ciśnienie powietrza, odległość mniejsza niż 200 m urządzeń, średnia energia, bardzo duża odporność na zakłócenia, bardzo tani, stosuje się obróbkę matematyczną, a nie stosuje szyfrowania

4.    elektryczny

-    analogowy - nośnikiem jest natężenie lub napięcie, mała odporność na zakłócenia, energia bardzo mała, tani, odległość globalna, stosuje się obróbkę matematyczną, a szyfrowania nie

-    dyskretny - nośnikiem jest ciąg impulsów, energia bardzo mała, średnia odporność na zakłócenia, tani, odległość globalna, stosuje się obróbkę matematyczną i szyfrowanie

5.    falowy (ultradźwięki, fale radiowe, mikrofale, światło)

Sygnały pomiaru - rodzaj energii w której jest zakodowana informacja o wielkości mierzonej. Cechy sygnału: nadawać powinien się na pewną odległość, przenosić energie, odporny na zakłócenia, tani, nadawać się do szyfrowania i obróbki matematycznej Sygnały standardowe

1.    Elektryczne analogowe 0...5mA 0...5V 0...20mA 0...10V

bardziej popularne 4...20mA 1...5V t=10-20C

2.    Pneumatyczne analogowe 20...100kPa

Jeżeli pojawi się 0 to oznacza że ktoś przeciął rurkę

3.    Elektryczny dyskretny 0V, 5V („0”; „1”)

RS-485-U SB/TCP-HP standard
