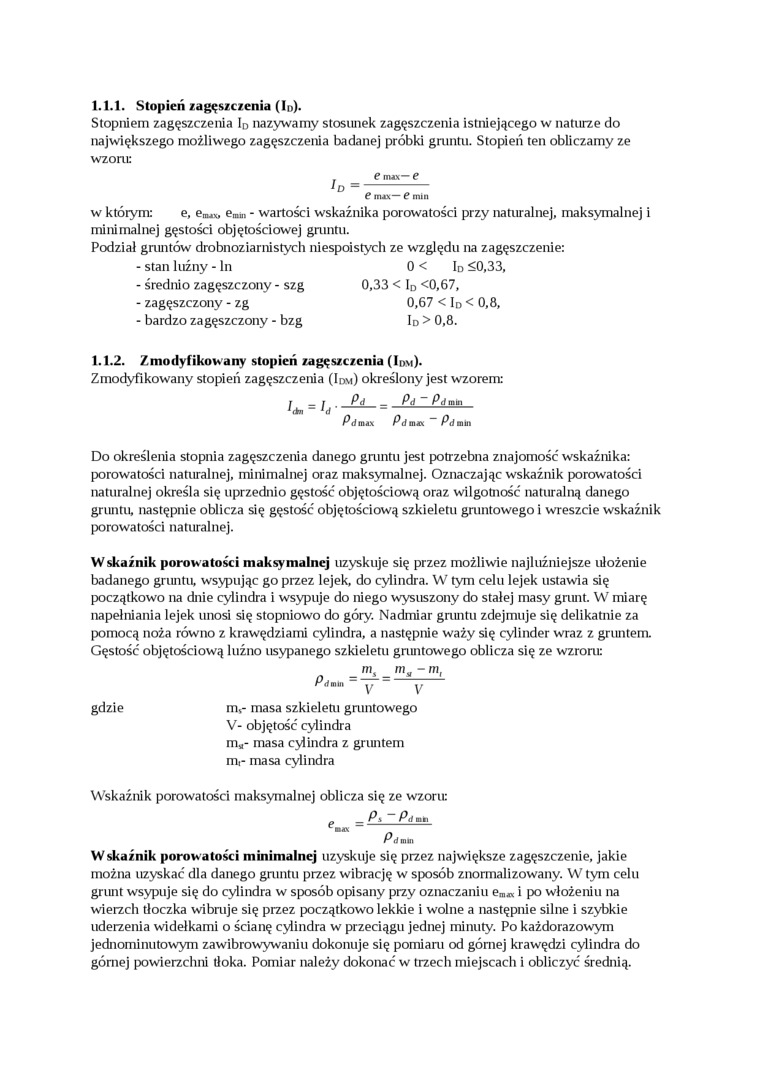

1.1.1. Stopień lagęszcienia (In).

Stopniem zagęszczenia Id nazywamy stosunek zagęszczenia istniejącego w naturze do największego możliwego zagęszczenia badanej próbki gruntu. Stopień ten obliczamy ze wzoru:

_ - — -1 d —

6 nux- 6 min

w którym:    e, Piuxi emm “ wartości wskaźnika porowatości przy naturalnej, maksymalnej i

minimalnej gęstości objętościowej gruntu.

Podział gruntów drobnoziarnistych niespoistych ze względu na zagęszczenie:

-    stan luźny - ln    0 < Id <0,33,

-    średnio zagęszczony - szg    0,33 < ID <0,67,

-    zagęszczony - zg    0,67 < Id < 0,8,

-    bardzo zagęszczony - bzg    Id > 0,8.

1.1.2. Zmodyfikowany stopień zagęszczenia (Idm).

Zmodyfikowany stopień zagęszczenia (Idm) określony jest wzorem:

r _ f Pd _ Pd ~ Pd mm

‘ón ~ ld    “

Pd m<L\ Pd~Pd mm

Do określenia stopnia zagęszczenia danego gruntu jest potrzebna znajomość wskaźnika: porowatości naturalnej, minimalnej oraz maksymalnej. Oznaczając wskaźnik porowatości naturalnej określa się uprzednio gęstość objętościową oraz wilgotność naturalną danego gruntu, następnie oblicza się gęstość objętościową szkieletu gruntowego i wreszcie wskaźnik porowatości naturalnej.

Wskaźnik porowatości maksymalnej uzyskuje się przez możliwie najluźniejsze ułożenie badanego gruntu, wsypując go przez lejek, do cylindra. W tym celu lejek ustawia się początkowo na dnie cylindra i wsypuje do niego wysuszony do stałej masy grunt. W miarę napełniania lejek unosi się stopniowo do góry. Nadmiar gruntu zdejmuje się delikatnie za pomocą noża równo z krawędziami cylindra, a następnie waży się cylinder wraz z gruntem. Gęstość objętościową luźno usypanego szkieletu gruntowego oblicza się ze wzroru:

gdzie    mt- masa szkieletu gruntowego

V- objętość cylindra mtf- masa cylindra z gruntem m,- masa cylindra

Wskaźnik porowatości maksymalnej oblicza się ze wzoru:

_ Ps Pd n«i

Pd tam

Wskaźnik porowatości minimalnej uzyskuje się przez największe zagęszczenie, jakie można uzyskać dla danego gruntu przez wibrację w sposób znormalizowany. W tym celu grunt wsypuje się do cylindra w sposób opisany przy oznaczaniu e„.« i po włożeniu na wierzch tłoczka wibruje się przez początkowo lekkie i wolne a następnie silne i szybkie uderzenia widełkami o ścianę cylindra w przeciągu jednej minuty. Po każdorazowym jednominutowym zawibrowywaniu dokonuje się pomiaru od górnej krawędzi cylindra do górnej powierzchni tłoka. Pomiar należy dokonać w trzech miejscach i obliczyć średnią.
