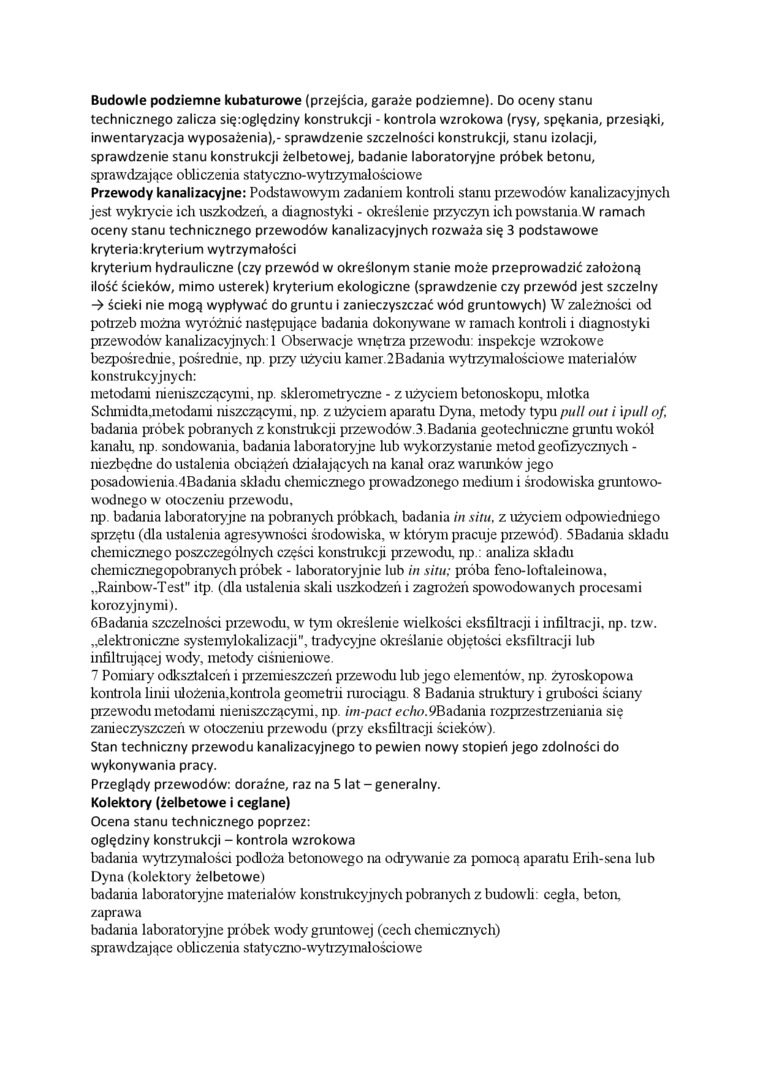

Budowle podziemne kubaturowe (przejścia, garaże podziemne). Do oceny stanu technicznego zalicza się:oględziny konstrukcji - kontrola wzrokowa (rysy, spękania, przesięki, inwentaryzacja wyposażenia),- sprawdzenie szczelności konstrukcji, stanu izolacji, sprawdzenie stanu konstrukcji żelbetowej, badanie laboratoryjne próbek betonu,

sprawdzające obliczenia statyczno-wytrzymałościowe

Przewody kanalizacyjne: Podstawowym zadaniem kontroli stanu przewodów kanalizacyjnych jest wykrycie ich uszkodzeń, a diagnostyki - określenie przyczyn ich powstania.W ramach oceny stanu technicznego przewodów kanalizacyjnych rozważa się 3 podstawowe kryteriarkryterium wytrzymałości

kryterium hydrauliczne (czy przewód w określonym stanie może przeprowadzić założoną ilość ścieków, mimo usterek) kryterium ekologiczne (sprawdzenie czy przewód jest szczelny -> ścieki nie mogą wyptywać do gruntu i zanieczyszczać wód gruntowych) W zależności od potrzeb można wyróżnić następujące badania dokonywane w ramach kontroli i diagnostyki przewodów kanalizacyjnych: 1 Obserwacje wnętrza przewodu: inspekcje wzrokowe bezpośrednie, pośrednie, np. przy użyciu kamer 2Badania wytrzymałościowe materiałów konstrukcyjnych:

metodami nieniszczącymi, np. sklerometryczne - z użyciem betonoskopu, młotka Schmidtajnetodami niszczącymi, np z użyciem aparatu Dyna, metody typu puli out i i puli of, badania próbek pobranych z konstrukcji przewodów.3 Badania geotecliniczne gruntu wokół kanału, np. sondowania, badania laboratoryjne lub wykorzystanie metod geofizycznych -niezbędne do ustalenia obciążeń działających na kanał oraz warunków jego posadowi e ni a-l Ba dam a składu chemicznego prowadzonego medium i środowiska gruntowo-wodnego w otoczeniu przewodu,

np badania laboratoryjne na pobranych próbkach, badania in silu, z użyciem odpowiedniego sprzętu (dla ustalenia agresywności środowiska, w którym pracuje przewód). 5Badania składu chemicznego poszczególnych części konstmkcji przewodu, np : analiza składu chemicznegopobranych próbek - laboratoryjnie lub in silu; próba feno-loftaleinowa. „Rainbow-Test" itp. (dla ustalenia skali uszkodzeń i zagrożeń spowodowanych procesami korozyjnymi).

óBadania szczelności przewodu, w tym określenie wielkości eksfiltracji i infiltracji, np. tzw. „elektroniczne systeinylokalizacji”, tradycyjne określanie objętości eksfiltracji lub infiltrującej wody, metody ciśnieniowe

7 Pomiary odkształceń i przemieszczeń przewodu lub jego elementów, np żyroskopowa kontrola linii ułożenia,kontrola geometrii mrociągu. 8 Badania struktury i grubości ściany przewodu metodami nieniszczącymi, np im-pact ec/io.ÓBadania rozprzestrzeniania się zanieczyszczeń w otoczeniu przewodu (przy eksfiltracji ścieków).

Stan techniczny przewodu kanalizacyjnego to pewien nowy stopień jego zdolności do wykonywania pracy.

Przeglądy przewodów: doraźne, raz na 5 lat - generalny.

Kolektory (żelbetowe i ceglane)

Ocena stanu technicznego poprzez: oględziny konstrukcji - kontrola wzrokowa

badania wytrzymałości podłoża betonowego na odrywanie za pomocą aparahr Erih-sena lub Dyna (kolektory żelbetowe)

badania laboratoryjne materiałów konstrukcyjnych pobranych z budowli: cegła, beton, zaprawa

badania laboratoryjne próbek wody gruntowej (cech chemicznych) sprawdzające obliczenia statyczno-wytrzymalościowe
