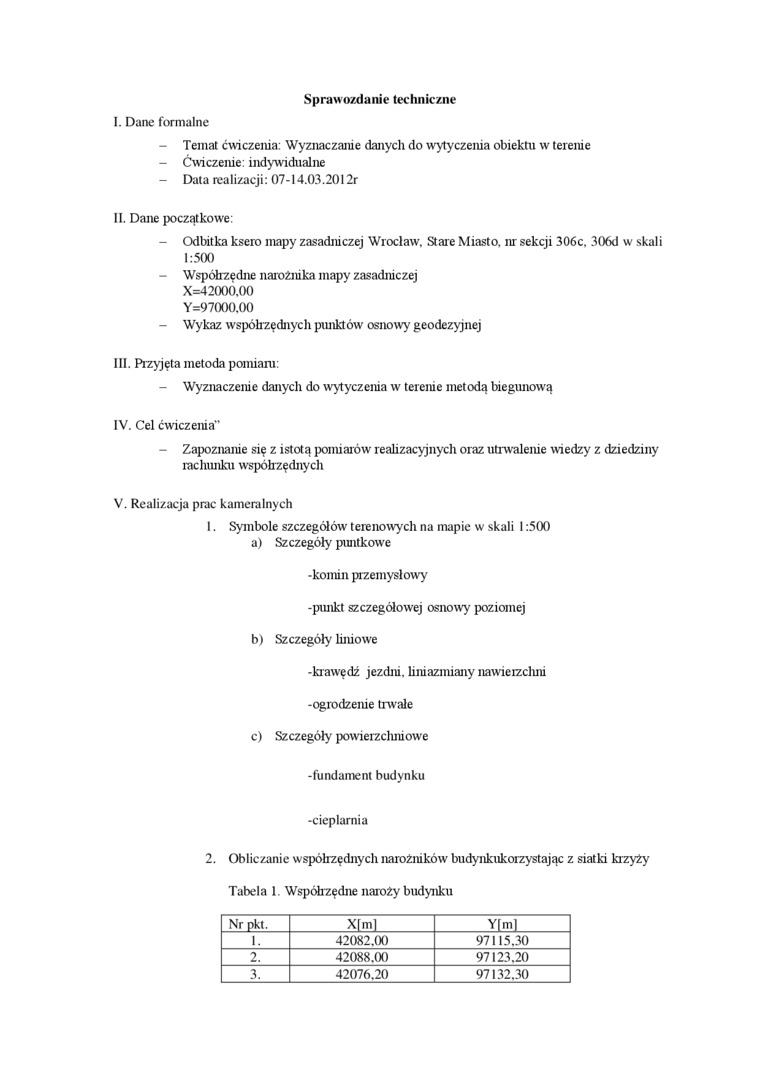

Sprawozdanie techniczne
I. Dane formalne
- Temat ćwiczenia: Wyznaczanie danych do wytyczenia obiektu w terenie
- Ćwiczenie: indywidualne
- Data realizacji: 07-14.03.2012r
II. Dane początkowe:
- Odbitka ksero mapy zasadniczej Wrocław. Stare Miasto, nr sekcji 306c. 306d w skali 1:500
- Współrzędne narożnika mapy zasadniczej X=42000,00
Y=97000,00
- Wykaz współrzędnych punktów osnowy geodezyjnej
III. Przyjęta metoda pomiaru:
- Wyznaczenie danych do wytyczenia w terenie metodą biegunową
IV. Cel ćwiczenia"
- Zapoznanie się z istotą pomiarów realizacyjnych oraz utrwalenie wiedzy z dziedziny rachunku współrzędnych
V. Realizacja prac kameralnych
I. Symbole szczegółów terenowy ch na mapie w skali 1:500
a) Szczegóły puntkowe
-komin przemysłowy
-punkt szczegółowej osnowy poziomej
b) Szczegóły liniowe
•krawędź jezdni, liniazmiany nawierzchni -ogrodzenie trwale
c) Szczegóły powierzcłuuow'e
-fundament budynku ■cieplarnia
2. Obliczanie współrzędnych narożników budynkukorzystając z siatki krzyży Tabela 1 Współrzędne naroży budynku
Nr pkt. |
X[m] |
Y[m] |
1. |
42082.00 |
97115,30 |
2. |
42088.00 |
97123.20 |
3. |
42076.20 |
97132.30 |
