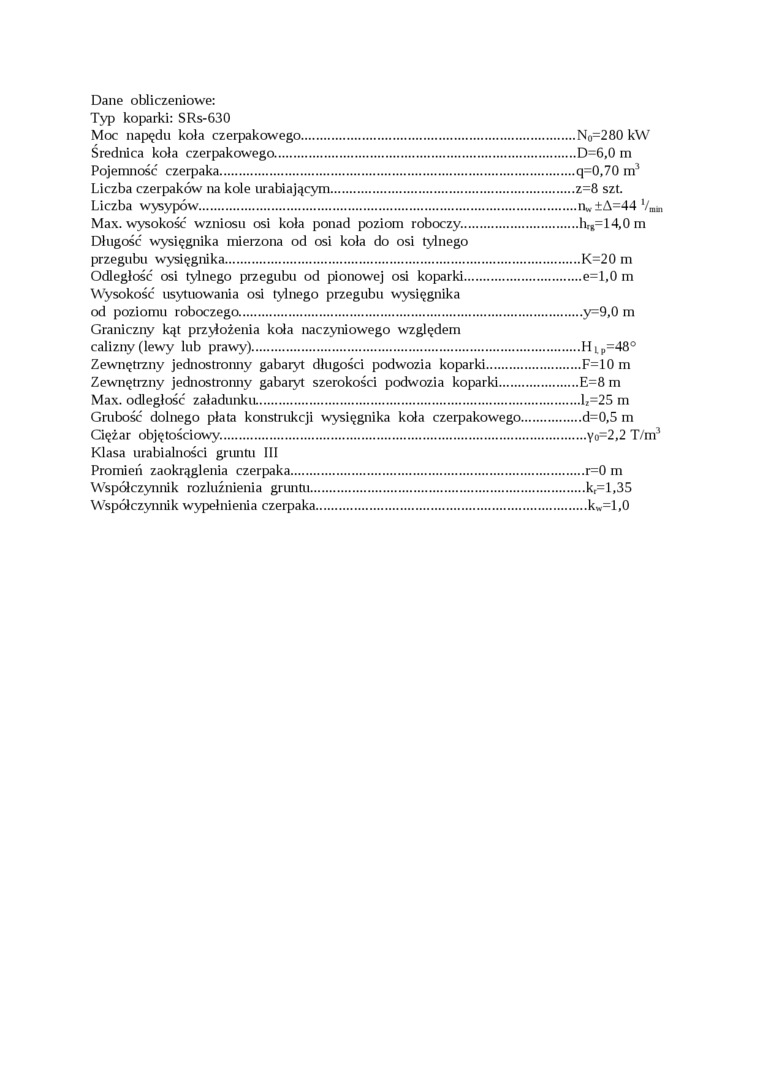

Dane obliczeniowe:

Typ koparki: SRs-630

Moc napędu koła czerpakowego........................................................................N₀=280 kW

Średnica koła czerpakowego...............................................................................D=6,0 m

Pojemność czerpaka.............................................................................................q=0,70 m³

Liczba czerpaków na kole urabiającym................................................................z=8 szt.

Liczba wysypów...................................................................................................n_w±A=44 ‘/„u,

Max. wysokość wzniosu osi koła ponad poziom roboczy...............................Ii,*=14,0m

Długość wysięgnika mierzona od osi koła do osi tylnego

przegubu wysięgnika.............................................................................................K=20 m

Odległość osi tylnego przegubu od pionowej osi koparki...............................e=l,0 m

Wysokość usytuowania osi tylnego przegubu wysięgnika

od poziomu roboczego..........................................................................................y=9,0 m

Graniczny kąt przyłożenia koła naczyniowego względem

calizny (lewy lub prawy)......................................................................................H|__p=48°

Zewnętrzny jednostronny gabaryt długości podwozia koparki.........................F=10 m

Zewnętrzny jednostronny gabaryt szerokości podwozia koparki.....................E=8 m

Max. odległość załadunku.....................................................................................L=25 m

Grubość dolnego płata konstrukcji wysięgnika koła czerpakowego................d=0,5 m

Ciężar objętościowy................................................................................................Yo=2,2 T/m³

Klasa urabialności gruntu III

Promień zaokrąglenia czerpaka.............................................................................r=0 m

Współczynnik rozluźnienia gruntu........................................................................k_r=l,35

Współczynnik wypełnienia czerpaka.......................................................................k_w=l,0
