ochronnego zapewnia szybkie wyłączenie lub ograniczenie napięcia dotykowego o wartości bezpiecznej.

2.    Izolacja podwójna lub wzmocniona (fabryczny element urządzenia)

3.    Niskie napięcie

ŚRODOWISKO BEZ UZIEMIONYCH MAS - ZASTOSOWANIE IZOLOWANIA ŚRODOWISKA

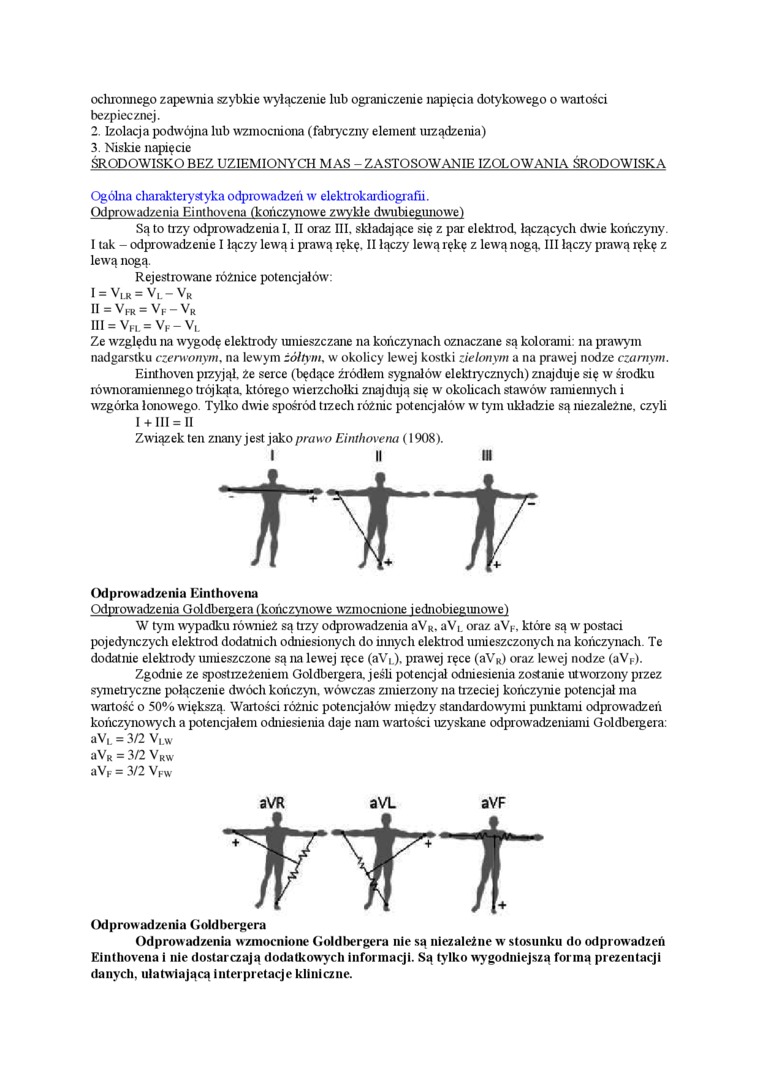

Ogólna cliarakterystyka odprowadzeń w elektrokardiografu.

Odprowadzenia Einthovena (kończynowe zwykłe dwubiegunowe)

Są to trzy odprowadzenia I. II oraz III. składające się z par elektrod, łączących dwie kończyny. 1 tak - odprowadźeiue I łączy lewą i prawą rękę. II łączy lewą rękę z lewą nogą, III łączy prawą rękę z lewą nogą.

Rejestrowane różnice potencjałów:

I    = V_LR = V_L-V_R

II    =V_ra = V_F-V_R

iii = v_FL = V_F-V_L

Ze względu na wygodę elektrody umieszczane na kończynach oznaczane są kolorami: na prawym nadgarstku czerwonym, na lewym żółtym, w okolicy lewej kostki zielonym a na prawej nodze czarnym.

Einthoven przyjął, że serce (będące źródłem sygnałów elektrycznych) znajduje się w środku równoranuermego trójkąta, którego wierzchołki znajdują się w okolicach stawów ramiermych i wzgórka łonowego. Tyłko dwie spośród trzech różnic potencjałów w tym układzie są niezależne, czyli I + 111 = II

Związek ten znany jest jako prawo Einthovena (1908).

I    II    III

TTT

Odprowadzenia hinthovena

Odprowadzenia Goldbergera (kończynowe wzmocmone jednobiegmiowe)

W tym wypadku rówrueź są trzy odprow^dzerua aV_R, aV_L oraz aV_F, które są w^r postaci pojedynczych elektr od dodatnich odniesionych do innych elektrod umieszczonych na kończynach. Te dodatnie elektrody umieszczone są na lew^rej ręce (aV|). prawej ręce (aV_R) oraz lewej nodze (aV_F).

Zgodnie ze spostrzeżeniem Goldbergera, jeśli potencjał odniesienia zostanie utworzony przez symetryczne połączenie dwóch kończyn, wówczas zmierzony na trzeciej kończynie potencjał ma wartość o 50% większą. Wartości różnic potencjałów między standardowyrm punktanu odprowadzeń kończynowych a potencjałem odruesierua daje nam wartości uzyskane odprowadzeniami Goldbergera: aV,. = 3/2 V_LW aV_R = 3/2 V_RW aV_F = 3/2 V_Fw

aVR    aVL    aVF

Odprowadzenia Goldbergera

Odprowadzenia wzmocnione Goldbergera nie są niezależne w stosunku do odprowadzeń Einthovena i nie dostarczają dodatkowych informacji. Są tylko wygodniejszą formą prezentacji danych, ułatwiającą interpretacje kliniczne.
