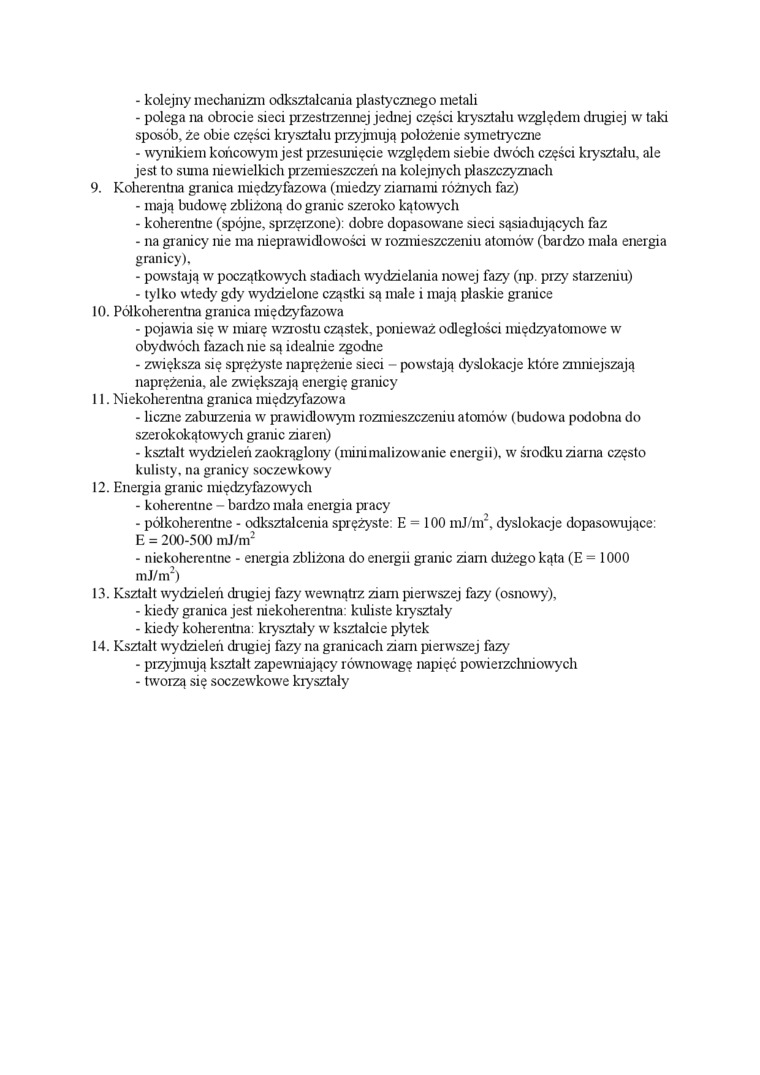

- kolejny mechanizm odkształcania plastycznego metali
- polega na obrocie sieci przestrzennej jednej części kryształu względem drugiej w taki sposób, że obie części kryształu przyjmują położenie symetryczne
- wynikiem końcowym jest przesunięcie względem siebie dwóch części kryształu, ale jest to suma niewielkich przemieszczeń na kolejnych płaszczyznach
9. Koherentna granica międzyfazowa (miedzy ziarnami różnych faz)
- mają budowę zbliżoną do granic szeroko kątowych
- koherentne (spójne, sprzęrzone): dobre dopasowane sieci sąsiadujących faz
- na granicy nie ma nieprawidłowości w rozmieszczeniu atomów (bardzo mała energia granicy),
- powstają w początkowych stadiach wydzielania nowej fazy (np. przy starzeniu)
- tylko wtedy gdy wydzielone cząstki są małe i mają płaskie granice
10. Półkoherentna granica międzyfazowa
- pojawia się w miarę wzrostu cząstek, ponieważ odległości międzyatomowe w obydwóch fazach nie są idealnie zgodne
- zwiększa się sprężyste naprężenie sieci - powstają dyslokacje które zmniejszają naprężenia, ale zwiększają energię granicy
11. Niekoherentna granica międzyfazowa
- liczne zaburzenia w prawidłowym rozmieszczeniu atomów (budowa podobna do szerokokątowych granic ziaren)
- kształt wydzieleń zaokrąglony (minimalizowanie energii), w środku ziarna często kulisty, na granicy soczewkowy
12. Energia granic międzyfazowych
- koherentne - bardzo mała energia pracy
- półkoherentne - odkształcenia sprężyste: E = 100 mJ/m2, dyslokacje dopasowujące:
E = 200-500 mJ/nr
- nickohcrcntne - energia zbliżona do energii granic ziam dużego kąta (E = 1000 mJ/m2)
13. Kształt wydzieleń drugiej fazy wewnątrz ziam pierwszej fazy (osnowy),
- kiedy granica jest niekoherentna: kuliste kryształy
- kiedy koherentna: kryształy w kształcie płytek
14. Kształt wydzieleń drugiej fazy na granicach ziam pierwszej fazy
- przyjmują kształt zapewniający równowagę napięć powierzcliniowych
- tworzą się soczewkowe kryształy
