116586

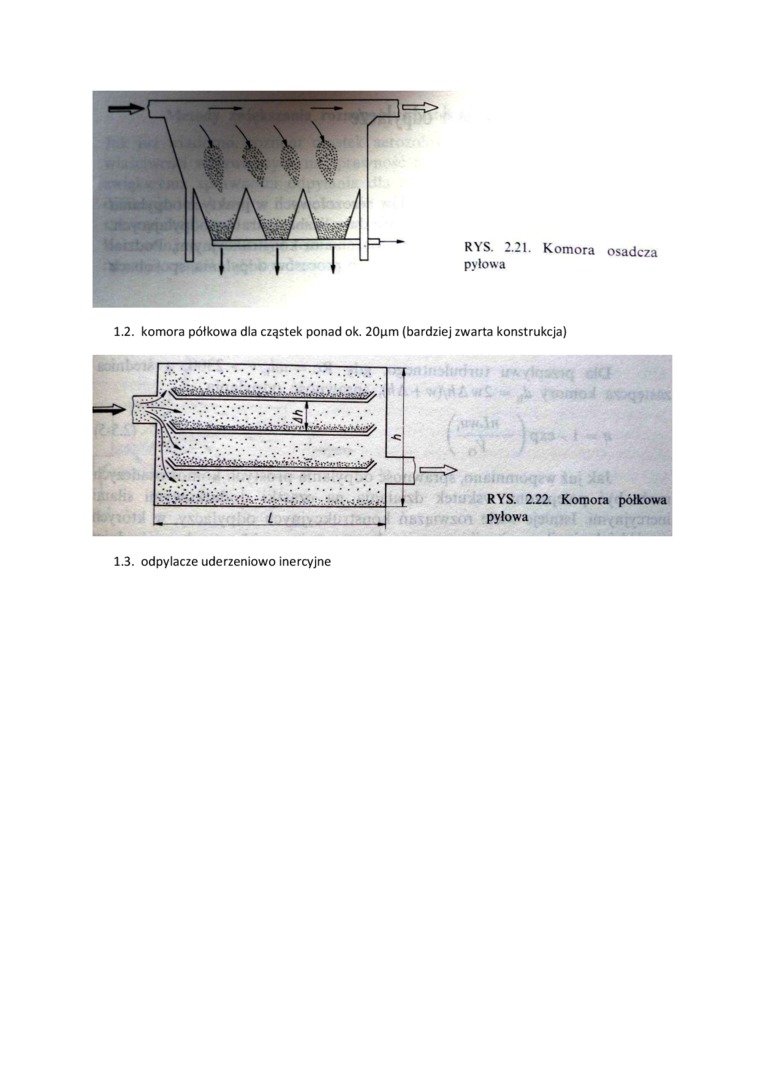

RYS. 2.21. Komora osadcza pyłowa
1.2. komora półkowa dla cząstek ponad ok. 20pm (bardziej zwarta konstrukcja)
1.3. odpylacze uderzeniowo inercyjne
RYS. 2.22. Komora półkowa pyłowa
