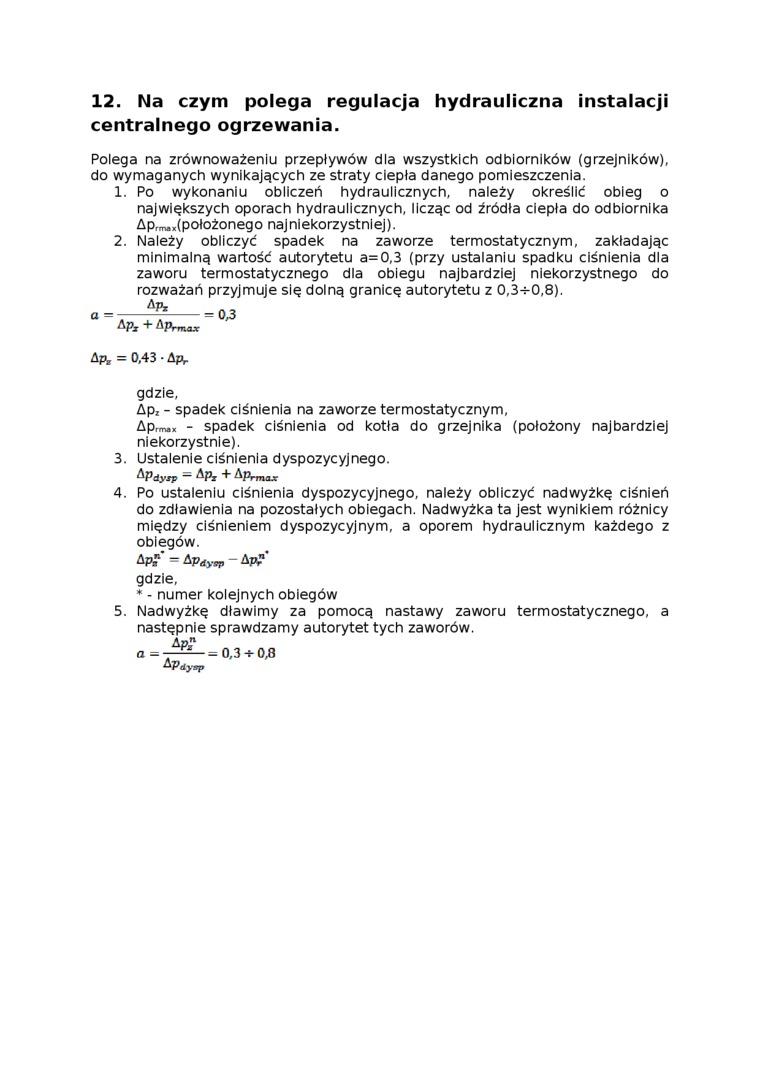

12. Na czym polega regulacja hydrauliczna instalacji centralnego ogrzewania.

Polega na zrównoważeniu przepływów dla wszystkich odbiorników (grzejników), do wymaganych wynikających ze straty ciepła danego pomieszczenia.

1.    Po wykonaniu obliczeń hydraulicznych, należy określić obieg o największych oporach hydraulicznych, licząc od źródła ciepła do odbiornika Ap,™,(połoźonego najnlekorzystniej).

2. Należy obliczyć spadek na zaworze termostatycznym, zakładając minimalną wartość autorytetu a=0,3 (przy ustalaniu spadku ciśnienia dla zaworu termostatycznego dla obiegu najbardziej niekorzystnego do rozważań przyjmuje się dolną granicę autorytetu z 0,3-^0,8).

Ap,

a = .    . ?-= 0,3

Ar, + Ar„,„

Ar, = 0,43 Ar.

gdzie,

Ap, - spadek ciśnienia na zaworze termostatycznym,

Ap,™x - spadek ciśnienia od kotła do grzejnika (położony najbardziej niekorzystnie).

3.    Ustalenie ciśnienia dyspozycyjnego.

APdysp Ap, + kprmajc

4.    Po ustaleniu ciśnienia dyspozycyjnego, należy obliczyć nadwyżkę ciśnień do zdławienia na pozostałych obiegach. Nadwyżka ta jest wynikiem różnicy między ciśnieniem dyspozycyjnym, a oporem hydraulicznym każdego z obiegów.

Ar,”’ = APaySp - Apr”' gdzie,

* - numer kolejnych obiegów

5.    Nadwyżkę dławimy za pomocą nastawy zaworu termostatycznego, a następnie sprawdzamy autorytet tych zaworów.

Ap,”

a — —— = 0,3 + 0,8 APdysp
