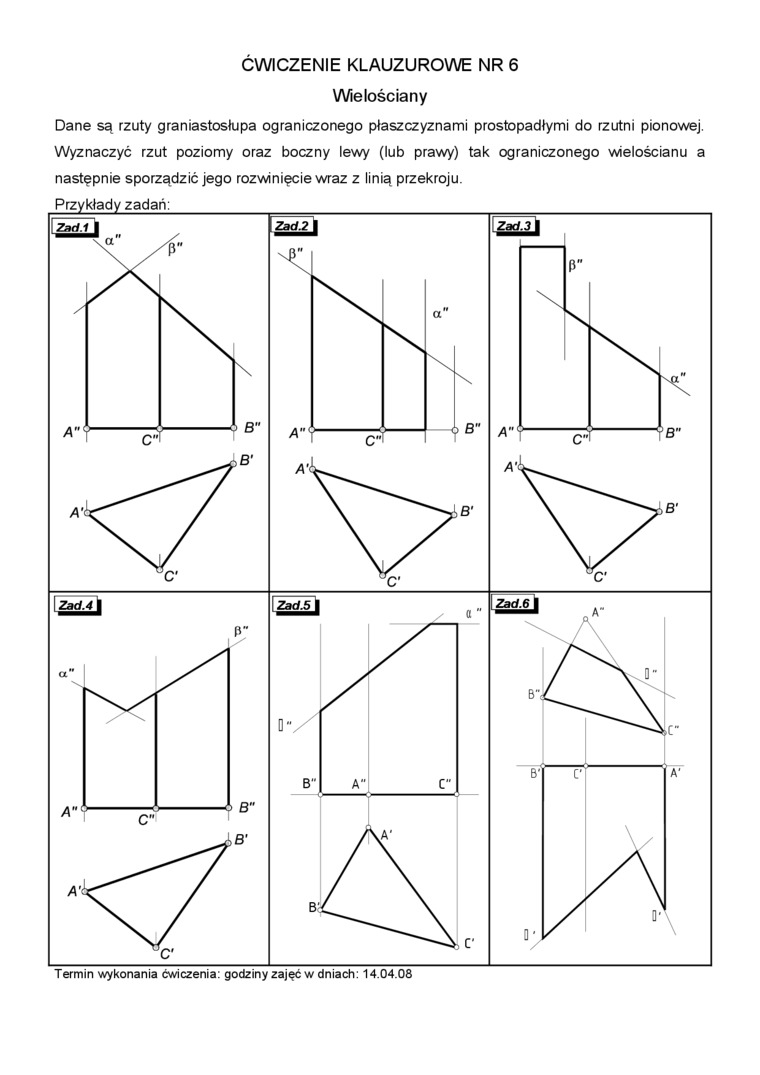

ĆWICZENIE KLAUZUROWE NR 6 Wielościany
Dane są rzuty graniastosłupa ograniczonego płaszczyznami prostopadłymi do rzutni pionowej. Wyznaczyć rzut poziomy oraz boczny lewy (lub prawy) tak ograniczonego wielościanu a następnie sporządzić jego rozwinięcie wraz z linią przekroju.
Przykłady zadań:_
Zad.3 I
Termin wykonania ćwiczenia: godziny zajęć w dniach: 14.04.08
