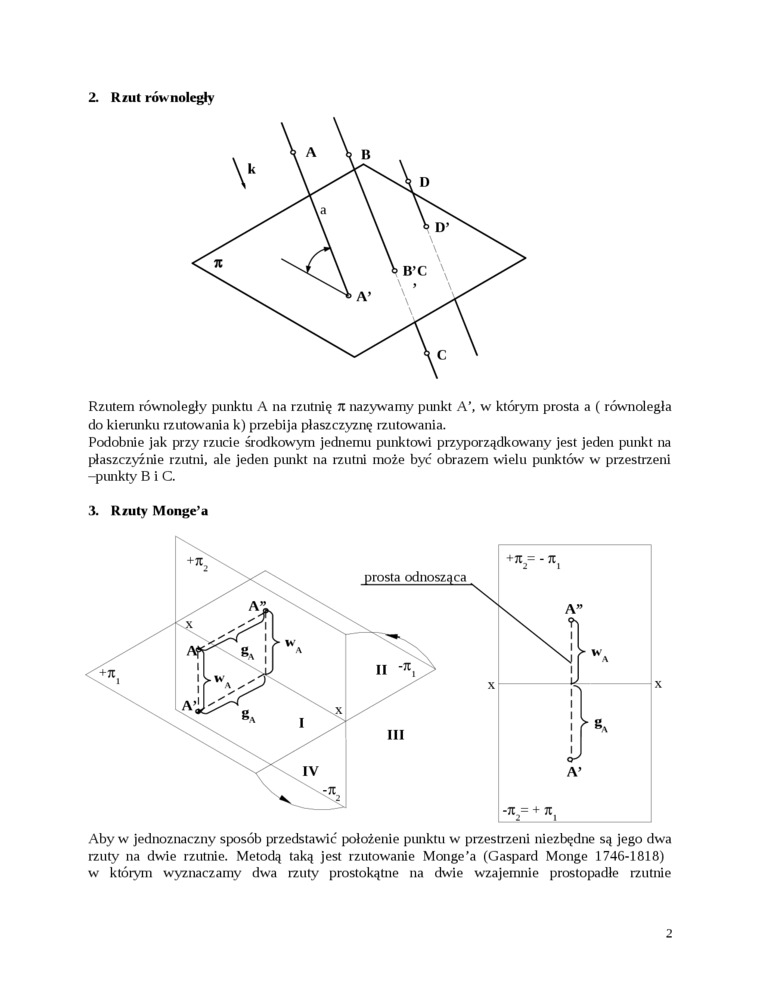

2. Rzut równoległy
Rzutem równoległy punktu A na rzutnię 7t nazywamy punkt A’, w którym prosta a ( równoległa do kierunku rzutowania k) przebija płaszczyznę rzutowania.
Podobnie jak przy rzucie środkowym jednemu punktowi przyporządkowany jest jeden punkt na płaszczyźnie rzutni, ale jeden punkt na rzutni może być obrazem wielu punktów w przestrzeni -punkty B i C.
3. Rzuty Monge’a
I f gA
Aby w jednoznaczny sposób przedstawić położenie punktu w przestrzeni niezbędne są jego dwa rzuty na dwie rzutnie. Metodą taką jest rzutowanie Monge’a (Gaspard Monge 1746-1818) w którym wyznaczamy dwa rzuty prostokątne na dwie wzajemnie prostopadłe rzutnie
2
