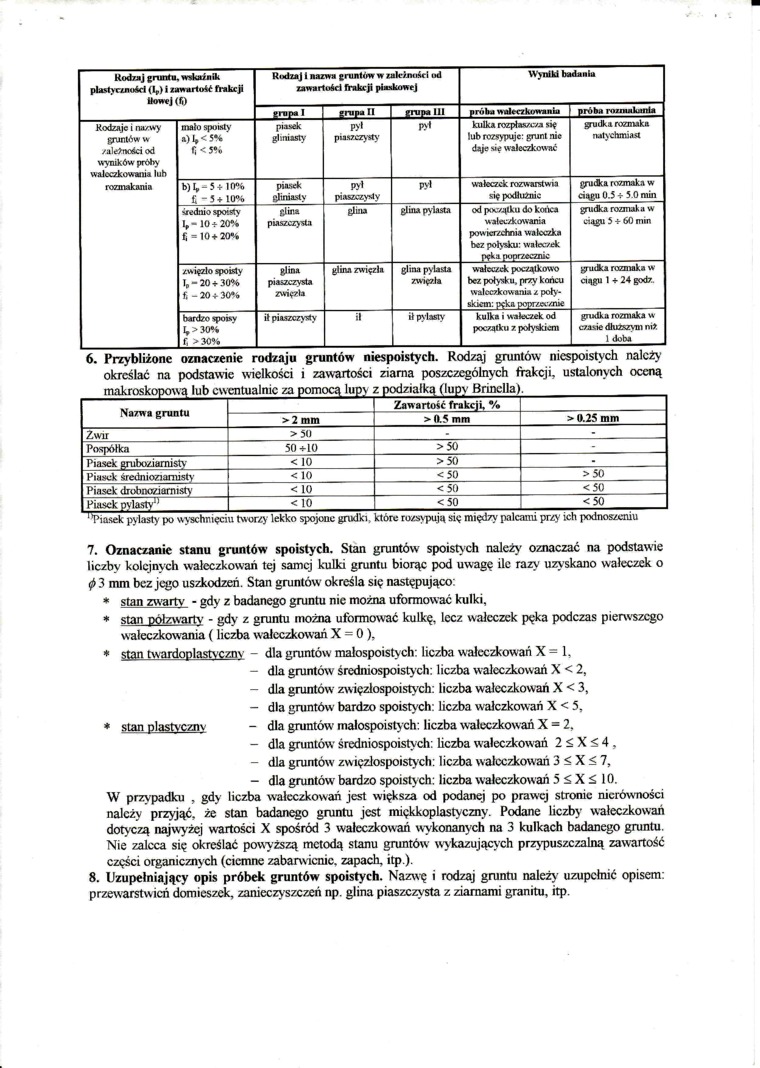

Koduj grunta, wskaźnik plastynncikl (I,) i zawarto!ć frakcji

itowjOi)

Rodzaj i na za war

twa grantów w z ości Trakcji pias

alcźmiftrl od licowej

Wyniki badaniu

grapa I

grupa II

trupa III

próba rozmakania

Rodzaje i nazwy gruntów w zależności od wyników próby wałeczkowania lub rozmakania

mało spoisty

fi<5%

piasek

gliniasty

P>»

piaszczysty

pyt

kulka rozpłaszcza się lub rozsypuje: grunt nic daje się wal oczkować

i^udka rozmaka natychmiast

b)l,-5 + 10% £ - 5 + 10%

piasek

gliniasty

pył

piaszczysty

P>ł

wałeczek rozwarstwia się podłużnie

grudka rozmaka w ciągu 0.5 + 5.0 min

•jednio spoisty 1,-10-20% fi = 10+20%

glina

piaszczysta

glina

glina pylasta

od poc/^lku do końca wałeczkowania powierzchnia wałeczka bez połysku: wałeczek pęka poprzecznie

grudka rozmak a w ciągu 5 + 60 min

/więzło spoisty 1,-20+30% fi - 20 + 30%

glina

piaszczysta

zwięzła

glina zwięzła

glina pylą sta zwięzła

wałeczek początkowo bez połysku, przy końcu wałeczkowania z połyskiem: pęka poprzecznie

grudka rozmaka w ciągu 1 + 24 godz.

bardzo tpoisy 1>30K

f, > 30%

ił piaszczysty

il

ił pylasty

kulka i wałeczek od początku z połyskiem

grudka rozmaka w czasie dłuższym niż 1 doba

6. Przybliżone oznaczenie rodzaju gruntów niespoistych. Rodzaj gruntów niespoistych należy określać na podstawie wielkości i zawartości ziarna poszczególnych frakcji, ustalonych oceną makroskopową lub ewentualnie za pomocą lupy z podzialką (lupy Brinclla)._

Nazwa gruntu

Zawartość frakcji, %

>2 mm

>0.5 mm

> 0.25 mm

Żwir

>50

-

-

Pospółka

50+10

>50

-

Piasek gruboziamistY

< 10

>50

-

Piasek średniozianusty

<10

<50

>50

Piasek drobnoziarnisty

< 10

<50

<50

Piasek pylasty1

<10

<50

<50

‘'Piasek pylasty po wyschnięciu tworzy lekko spojone grudki, które rozsypują się między palcami przy ich podnoszeniu

7.    Oznaczanie stanu gruntów spoistych. Stan gruntów spoistych należy oznaczać na podstawie liczby kolejnych wałcczkowań tej samej kulki gruntu biorąc pod uwagę ile razy uzyskano wałeczek o <p 3 mm bez jego uszkodzeń. Stan gruntów określa się następująco:

*    stan zwarty - gdy z badanego gruntu nic można uformować kulki,

*    stan półzwarty - gdy z gruntu można uformować kulkę, lecz wałeczek pęka podczas pierwszego wałeczkowania (liczba wałcczkowań X = 0),

*    stan twardoplastyczny - dla gruntów malospoistych. liczba wałcczkowań X = 1,

-    dla gruntów średniospoistych: liczba wałcczkowań X < 2,

-    dla gruntów zwięzłospoistych: liczba wałcczkowań X < 3,

-    dla gruntów bardzo spoistych: liczba wałczkowań X < 5,

*    stan plastyczny - dla gruntów' malospoistych: liczba wałcczkowań X = 2,

-    dla gruntów średniospoisty ch: liczba wałeczkowań 2 < X ś 4 ,

-    dla gruntów zwięzłospoistych: liczba wałcczkowań 3 < X < 7,

-    dla gruntów' bardzo spoistych: liczba wałeczkowań 5 £ X £ 10.

W przypadku , gdy liczba wałcczkowań jest większa od podanej po prawej stronic nierówności należy przyjąć, że stan badanego gruntu jest miękkoplastyczny. Podane liczby wałeczkowań dotyczą najwyżej wartości X spośród 3 wałcczkowań wykonanych na 3 kulkach badanego gruntu. Nie zaleca się określać powyższą metodą stanu gruntów wykazujących przypuszczalną zawartość części organicznych (ciemne zabarwienie, zapach, itp.).

8.    Uzupełniający opis próbek gruntów spoistych. Nazwę i rodzaj gruntu należy uzupełnić opisem: przewarstwień domieszek, zanieczy szczeń np. glina piaszczysta z ziarnami granitu, itp.
