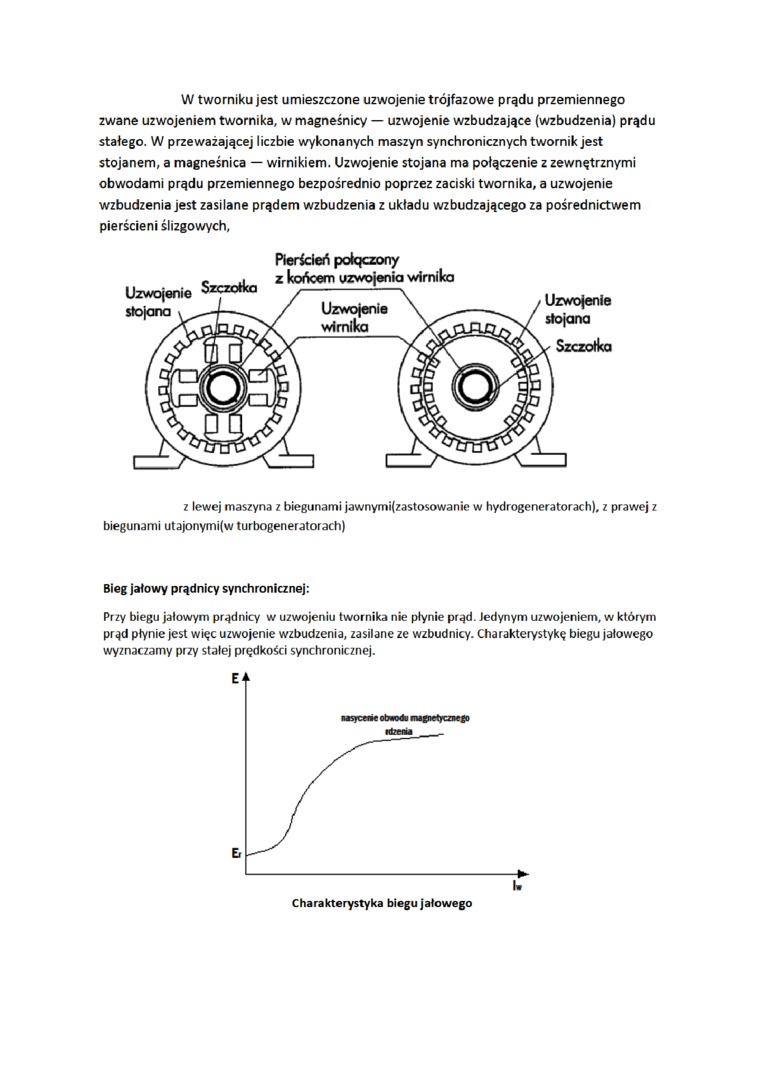

W tworniku jest umieszczone uzwojenie trójfazowe prądu przemiennego zwane uzwojeniem twornika, w magneśnicy — uzwojenie wzbudzające (wzbudzenia) prądu stałego. W przeważającej liczbie wykonanych maszyn synchronicznych twornik jest stojanem, a magneśnica — wirnikiem. Uzwojenie stojana ma połączenie z zewnętrznymi obwodami prądu przemiennego bezpośrednio poprzez zaciski twornika, a uzwojenie wzbudzenia jest zasilane prądem wzbudzenia z układu wzbudzającego za pośrednictwem pierścieni ślizgowych,

Uzwojenie stojana

Szczotka

Pierścień połączony z końcem uzwojenia wirnika

Uzwojenie

stojana

Szczotka

z lewej maszyna z biegunami jawnymi(zastosowanie w hydrogeneratorach), z prawej z biegunami utajonymi(w turbogeneratorach)


Bieg jałowy prądnicy synchronicznej:

Przy biegu jałowym prądnicy w uzwojeniu twornika nie płynie prąd. Jedynym uzwojeniem, w którym prąd płynie jest więc uzwojenie wzbudzenia, zasilane ze wzbudnicy. Charakterystykę biegu jałowego wyznaczamy przy stałej prędkości synchronicznej.

Charakterystyka biegu jatowego
