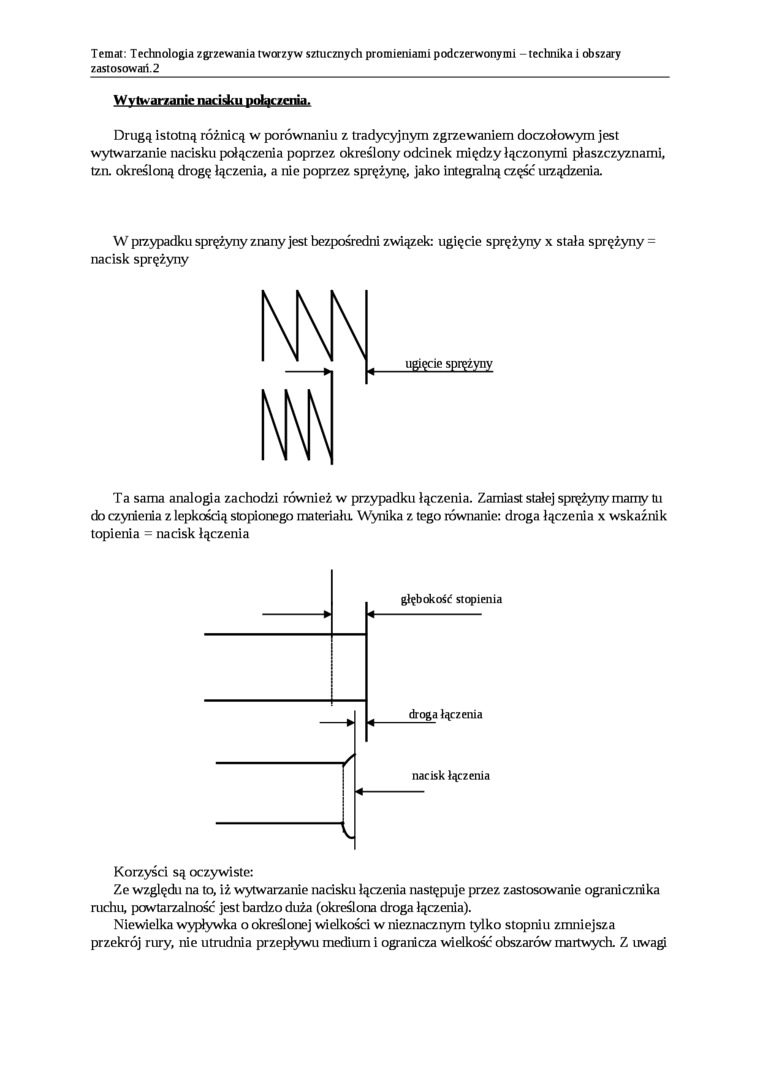

Temat: Technologia zgrzewania tworzyw sztucznych promieniami podczerwonymi - technika i obszary zastosowali.2

W v twarz dnie nacisku połączenia.

Drugą istotną różnicą w porównaniu z tradycyjnym zgrzewaniem doczołowym jest wytwarzanie nacisku połączenia poprzez określony odcinek między łączonymi płaszczyznami, tzn. określoną drogę łączenia, a nie poprzez sprężynę, jako integralną część urządzenia.

W przypadku sprężyny znany jest bezpośredni związek: ugięcie sprężyny x stała sprężyny = nacisk sprężyny

Ta sama analogia zachodzi również w przypadku łączenia. Zamiast stałej sprężyny mamy tu do czynienia z lepkością stopionego materiału. Wynika z tego równanie: droga łączenia x wskaźnik topienia = nacisk łączenia

głębokość stopienia

droga łączenia

_/

l]

nacisk łączenia

Korzyści są oczywiste:

Ze względu na to, iż wytwarzanie nacisku łączenia następuje przez zastosowanie ogranicznika ruchu, powtarzalność jest bardzo duża (określona droga łączenia).

Niewielka wypływka o określonej wielkości w nieznacznym tylko stopniu zmniejsza przekrój rury, nie utrudnia przepływu medium i ogranicza wielkość obszarów martwych. Z uwagi
