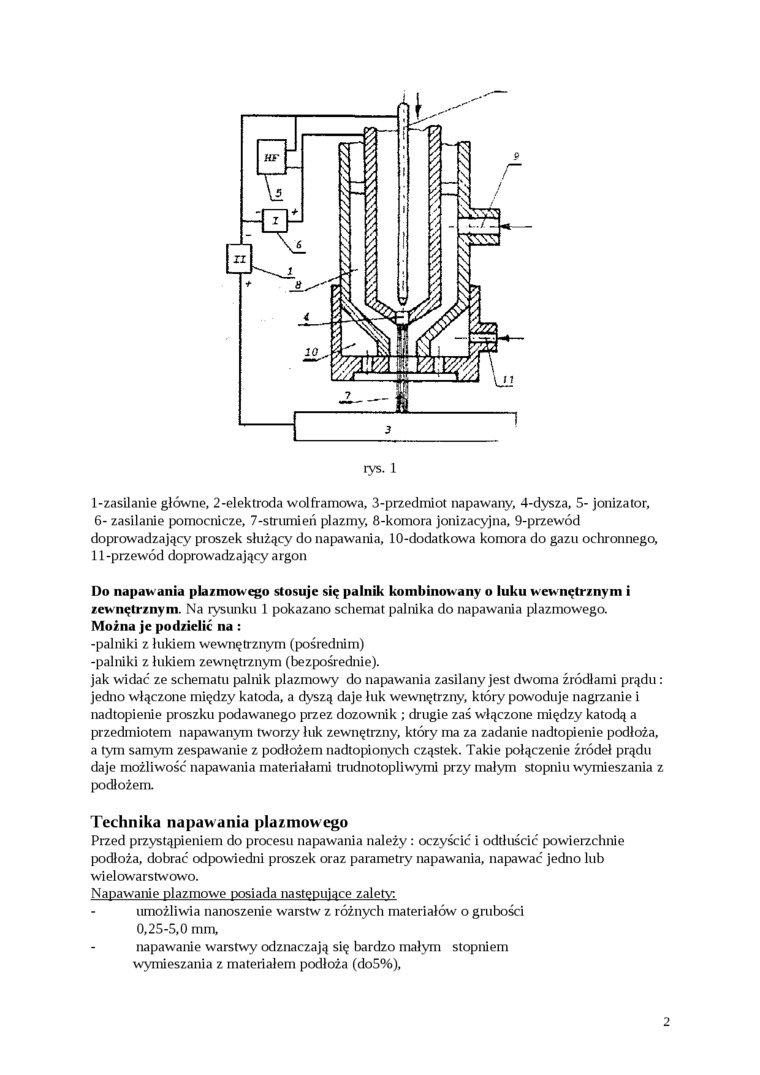

I- zasilanie główne, 2-elektroda wolframowa, 3-przedmiot napawany, 4-dysza, 5- jonizator,

6- zasilanie pomocnicze, 7-strumień plazmy, 8-komora jonizacyjna, 9-przewód doprowadzający proszek służący do napawania, 10-dodatkowa komora do gazu ochronnego^

II- przewód doprowadzający argon

Do napawania plazmowego stosuje się palnik kombinowany o luku wewnętrznym i zewnętrznym. Na rysunku 1 pokazano schemat palnika do napawania plazmowego.

Można je podzielić na :

-palniki z lukiem wewnętrznym (pośrednim)

-palniki z lukiem zewnętrznym (bezpośrednie).

jak widać ze schematu palnik plazmowy do napawania zasilany jest dwoma źródłami prądu: jedno włączone między katoda, a dyszą daje łuk wewnętrzny, który powoduje nagrzanie i nadtopienie proszku podawanego przez dozownik ; drugie zaś włączone między katodą a przedmiotem napawanym tworzy łuk zewnętrzny, który ma za zadanie nadtopienie podłoża, a tym samym zespawanie z podłożem nadtopionych cząstek. Takie połączenie źródeł prądu daje możliwość napawania materiałami trudnotopliwymi przy małym stopniu wymieszania z podłożem.

Technika napawania plazmowego

Przed przystąpieniem do procesu napawania należy: oczyścić i odtłuścić powierzchnie podłoża, dobrać odpowiedni proszek oraz parametry napawania, napawać jedno lub wielowarstwowo.

Napawanie plazmowe posiada następujące zalety:

umożliwia nanoszenie warstw z różnych materiałów o grubości 0,25-5,0 mm,

napawanie warstwy odznaczają się bardzo małym stopniem wymieszania z materiałem podłoża (do5%),
