fotokomórka

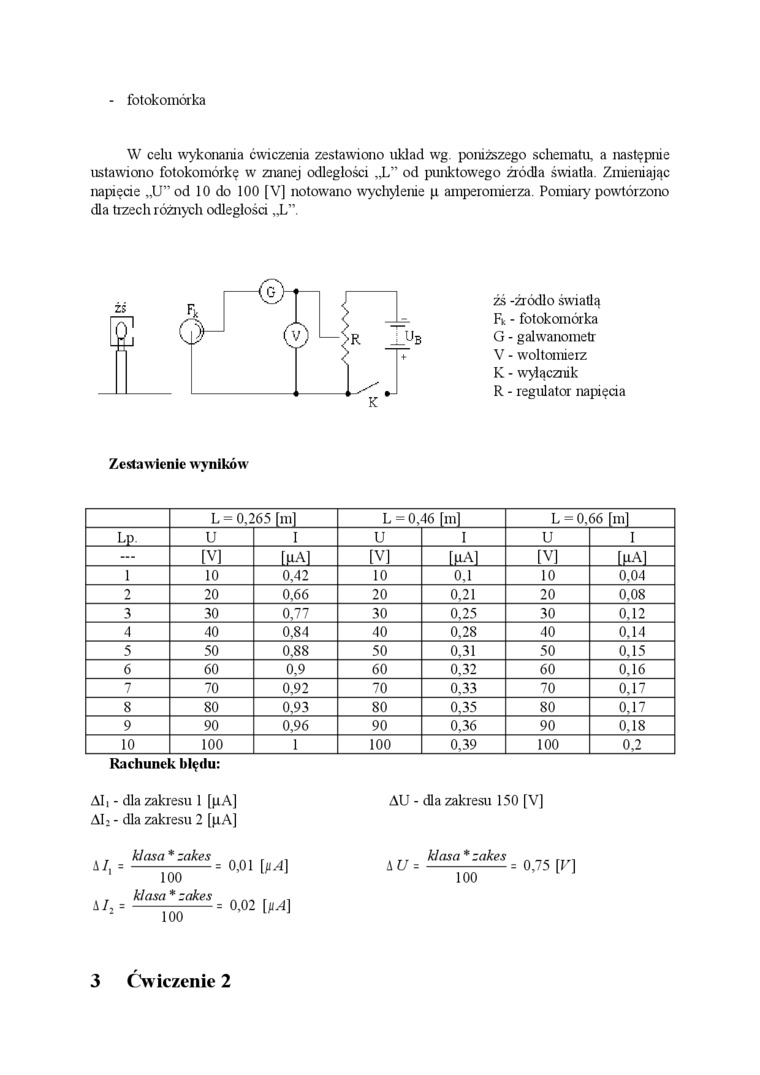

W celu wykonania ćwiczenia zestawiono układ wg. poniższego schematu, a następnie ustawiono fotokomórkę w znanej odległości „L” od punktowego źródła światła. Zmieniając napięcie „U” od 10 do 100 [V] notowano wychylenie p amperomierza. Pomiary powtórzono dla trzech różnych odległości „L’\

źś -źródło światłą Fk - fotokomórka G - galwanometr V - woltomierz K - wyłącznik R - regulator napięcia

Zestawienie wyników

	L = 0,265 fml		L = 0,46 fml		L = 0,66 fml
LP	U	I	U	I	U	I
	[VI	[MA]	[VI	[MA]	[VI	[MA]
1	10	0,42	10	0,1	10	0,04
2	20	0,66	20	0,21	20	0,08
3	30	0,77	30	0,25	30	0,12
4	40	0,84	40	0,28	40	0,14
5	50	0,88	50	0,31	50	0,15
6	60	0,9	60	0,32	60	0,16
7	70	0,92	70	0,33	70	0,17
8	80	0,93	80	0,35	80	0,17
9	90	0,96	90	0,36	90	0.18
10	100	1	100	0,39	100	0,2

Rachunek błędu:

100 klasa *zakes 100

A/,

Al, - dla zakresu 1 fpA] Al; - dla zakresu 2 (pA]

. _ klasa * zakes . ., ,

A/, =-—-= 0,01 [nA]

0,02 [nA]

AU - dla zakresu 150 [V]

W- Uasa^akes 100

3 Ćwiczenie 2
