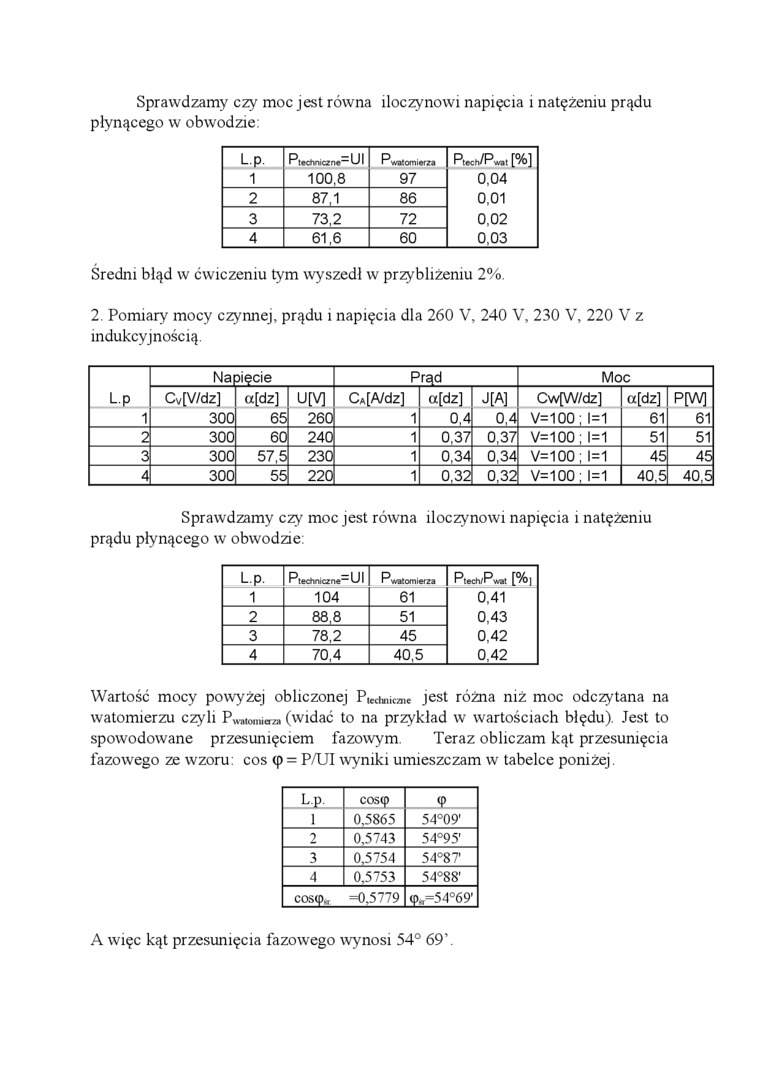

Sprawdzamy czy moc jest równa iloczynowi napięcia i natężeniu prądu płynącego w obwodzie:
|
L P |
Pl#cłvK«n«=UI |
P watomiefza |
Ptech/Pwat [%] |
|
1 |
100,8 |
97 |
0,04 |
|
2 |
87,1 |
86 |
0,01 |
|
3 |
73,2 |
72 |
0,02 |
|
4 |
61,6 |
60 |
0,03 |
Średni błąd w ćwiczeniu tym wyszedł w przybliżeniu 2%.
2. Pomiary mocy czynnej, prądu i napięcia dla 260 V, 240 V, 230 V, 220 V z indukcyjnością.
|
LP 1 |
Na |
Dięcie |
Prąd |
Moc | |||||
|
Cv[V/dz] 300 |
«[dz] 65 |
UM 260 |
CA[A/dz] 1 |
a[dz] 0,4 |
J[A] 0.4| |
Cw[W/dz] V=100; 1=1 |
a[dz] 61 |
P[W] 61 | |
|
2 |
300 |
60 |
240 |
1 |
0,37 |
0,37 |
V=100; 1=1 |
51 |
51 |
|
3 |
300 |
57,5 |
230 |
1 |
0,34 |
0,34 |
V=100; 1=1 |
45 |
45 |
|
4 |
300 |
55 |
220 |
1 |
0,32 |
0,32 |
V=100; 1=1 |
40,5 |
40.5 |
Sprawdzamy czy moc jest równa iloczynowi napięcia i natężeniu prądu płynącego w obwodzie:
|
L P |
P tecłwuczne—Ul |
P watomieiza |
Ptsch/Pwat [%] |
|
1 |
104 |
61 |
0,41 |
|
2 |
88,8 |
51 |
0,43 |
|
3 |
78,2 |
45 |
0,42 |
|
4 |
70,4 |
40,5 |
0,42 |
Wartość mocy powyżej obliczonej Płed»iica«e jest różna niż moc odczytana na watomierzu czyli Promień, (widać to na przykład w wartościach błędu). Jest to spowodowane przesunięciem fazowym. Teraz obliczam kąt przesunięcia fazowego ze wzoru: cos (p = P/UI wyniki umieszczam w tabelce poniżej.
|
hP |
cosip |
9 |
|
1 |
0,5865 |
54°09' |
|
2 |
0,5743 |
54°95' |
|
3 |
0,5754 |
54°87' |
|
4 |
0,5753 |
54°88' |
|
coscp* =0,5779 |
(pSł=54°69' | |
A więc kąt przesunięcia fazowego wynosi 54° 69’.
